لماذا سمي بالراديو الترنزستوري؟
تم اختراع المركب الإليكتروني المسمى بـ "الترنزستور” من طرف مختبر بِل (Bell) بالولايات المتحدة الأمريكية في سنة 1948. قام "مسارو إيبوكا" أحد مؤسسي شركة صوني بزيارة للولايات المتحدة الأمريكية سنة 1952 وتم شراء رخصة هذا الإختراع. صوني كانت شركة صغيرة وغير معروفة. عكفت هذه الشركة على محاولة صنع الترنزستورات حتى نجحوا في ذلك ثم اقترح "مسارو إيبوكا” بأن يتم استخدامها لصنع راديو. كانت الفكرة جنونية وتكاد ترى مستحيلة. لكنه أسر على ذلك إلى أن تمكنوا من صنع أول مذياع ترنزستوري ياباني الصنع. كانت المذياعات آنذاك كبيرة الحجم لكن الترزستور جعل منها أقل حجما حتى أنه بالإمكان وضعها في الجيب. هكذا غزت شركة صوني الشركات اليابانية العملاقة آنذاك وسوق الولايات المتحدة الإمريكية بهذا المنتوج الجديد. |
|
نعم فمنتوج واحد فقط قد يغير مسار حياتك ومسار التكنلوجيا في بلدك وأمتك ولا تحقرن من الصنع شيئا. لنرى كيف يمكن صناعة هذا النوع من المذياعات بشكل بسيط. ندرج لك ثلاث نماذج واختر أيا كان منها واصنع ما يسهل عليك. لن نريك كيف تصنع صندوق المذياع نفسه بل الدارة الكهربائية فقط حيث هي الأساس وتصرف أنت في الباقي عند تقريرك لتصميم صندوق جميل للمذياع. |
تجاريا الآن
احتلت اليابان الصدارة في صنع المذياعات الترنزستورية والمتاجرة بها خلال الستينيات. لكنها انسحبت بعد أن نزل الطلب عليه وتركت المهمة لدول أخرى كهونغ كونغ وكوريا والطايوان.
أما الآن فالصين هي المتقدم الأول في صناعة هذه المذياعات.
وبالنسبة لك، إذا اضطلعت على هذا المقال وفهمت سهولة صنعه فلما لا تأخد زمام الأمور وتبدأ بصنعه وصنع غيره من الأجهزة التي تجدها على الموقع اصنعها للتاجر بها في بلدك أولا ثم خارجا بعد ذلك. سيكون هذا خيرا من جعل الصين المحتل الأول في تجاريا في بلدك. |
|
صندوق المذياع
لا يوجد شكل محدد لصندوق المذياع. لكن إذا أردت أمثلة فلك أن تختار تصميما يشبه ما تراه في هذه الصور:
الأجزاء الرئيسية للمذياع وأدوارها
المركب |
دوره |
الصورة |
الهوائية |
يلتقط موجات الراديو (antenne, antenna) |
|
الوشيعة |
هي السبب وراء تحديد الترددات من طرف الهوائية يمكنك صنعها بنفسك عن طريق لف سلك نحاسي حول أي أسطوانة. |
|
المكثف المتغير |
يساعد على التدقيق واختيار الإذاعة أو المحطة المراد الإستماع إليها. |
|
الترنزستور |
يحتاج لقليل من الطاقة وهو خفيف أيضا. |
|
الراديو الترنزستوري من الداخل
النموذج الأول
ما نريد صناعته
هو أبسط النماذج المطروحة في هذا المقال. بإمكانك صنعه يدويا ودون أن تضطر لصنع البطاقة الإليكترونية.
قم فقط بتقليد الدارة الكهربائية وصل المركبات الإليكترونية بعضها ببعض يدويا. بذلك يتكون المذياع الترنزستوري بين يديك. |
|
الأجزاء الرئيسية
العربية الإنجليزية الفرنسية |
الكمية |
القيمة أو الصيغة |
الترنزستور Transistor |
1 |
2N107 |
مكثف متغير Variable Capacitor Condensateur varié |
1 |
Midget 365 mfd, Flat Type, 1 ½ in, square |
المكثف Capacitor Condesateur |
1 |
Disc type fired capacitor. 0.02 mfd |
المقاومة Resistor Résistance |
1 |
220000 Ohm. ½-watt |
صمام ثنائي Diode |
1 |
1N48 |
وشيعة choke bobine |
1 |
أيا كانت |
موصل البطارية battery connector connecteur de battrie |
1 |
No. 7 (أو أيا كانت) |
بطارية Battery Batterie |
2 |
No. 7 (أو أيا كانت) |
سماعات Earphones Ecouteurs |
1 |
|
الدارة الكهربائية
الدار الكهربائية بسيطة جدا وهي كما ترى: |
|
انتبه للحروف: ق = القاعدة. ب = الباعث. م = المجمع. |
تركيب
قم الآن بإيصال المركبات بعضها ببعض وفق ما تره في الدارة الكهربائية والصورة التالية المبينة للتركيب النهائي. |
|

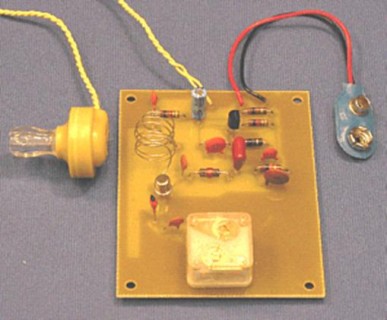

النموذج الثاني
ما نريد صناعته
طريقة صنعه لا تختلف عن النموذج الأول.
الفرق الواضح هنا هو أن هذا يبدوا أنه أكثر كفاءة في وضوح الصوت من النموذج الأول. |
الأجزاء الرئيسية
العربية الإنجليزية الفرنسية |
الكمية |
الرمز |
القيمة والصيغة |
الرقم التجاري (لا يهم) |
الترنزستور Transistor |
1 |
Q1 |
2N4416A JFET transistor |
510-2N4416A |
مكثف متغير Variable Capacitor Condensateur varié |
1 |
C3 |
RF tuning capacitor |
N14VCRF10-280P |
المكثف Capacitor Condesateur |
2 |
C1a,C1b |
10 pf, 50 v, ceramic disc capacitor |
140-50N5-100J |
1 |
C2 |
22 pf, 50 v, ceramic disc capacitor |
140-50N5-220J |
|
1 |
C4 |
330 pf, 50 v, ceramic disc capacitor |
140-50P2-331K |
|
2 |
C5,C8 |
0.001 uf, 50 v, ceramic disc capacitor |
140-50P2-102K |
|
1 |
C6 |
0.22 uf, 50 v, film capacitor |
140-PF1H224K |
|
1 |
C7 |
0.0047 uf, 50 v, ceramic disc capacitor |
140-50P5-472K |
|
1 |
C9 |
22 uf, 16 v, electrolytic capacitor |
140-XRL16V22 |
|
المقاومة Resistor Résistance |
1 |
R1 |
470K, 1/4 w, resistor |
291-470K |
2 |
R2, R3 |
1K, 1/4 w, resistor |
291-1K |
|
1 |
R4 |
10K, 1/4 w, resistor |
291-10K |
|
1 |
R5 |
1M, 1/4 w, resistor |
291-1M |
|
1 |
R6 |
100 ohm, 1/4 w, resistor |
291-100 |
|
سماعات Earphones Ecouteurs |
1 |
EPH1 |
High impedance earphone |
25CR060 |
مبدل كهربائي SPST SPST switch Inverteur SPST |
1 |
S1 |
Small SPST switch |
10SP003 |
صمام ثنائي Diode |
1 |
D1 |
TL431AIZ voltage control Zener (shunt regulator) |
511-TL431AIZ |
وشيعة choke bobine |
1 |
L2 |
22 uh RF choke |
542-70F225 |
موصل البطارية battery connector connecteur de battrie |
1 |
|
|
12BC025 |
الدارة الكهربائية
إذا أردت أن ترها بشكل أكبر فيمكنك أن تقوم بتحميلها انطلاقا من الرابط التالي: |
المثلث الأحمر يمثل الأرضية (ground, masse). بالنسبة للوشيعة L1 فيمكنك أن تصنعها بنفسك فقط. قم بجلب سلك نحاسي ثم قم بتشكيلهعلى شكل 6 لفات باستعمال قلم أو عود مثلا (أن يكون القطر هو 0.5inch أو أقل). أزل القلم ثم قم بتمديد اللفات حتى تصل لطول 3/4inch. بعدها يجب أن تقوم بتلحيم أحد قطبي المكثف C2 قريبا من منتصف الوشيعة التي صنعتها. |
تركيب
أبسط شيء هو أن تفعل نفس العمل كما في النموذج الأول. أي أن تصل كل المركبات يدويا ودون الحاجة إلى بطاقة إليكترونية مطبوعة. تذكر فقط بأن لا تجعل المركبي L1 و L2 قريبين من الأرضية GND. أما بالنسبة للمكثفين C3A و C3B فقم بإيصال مربطيهما على التوالي ولا تستعمل المربط في الوسط لكليهما. |
|
أما الأمر الثاني هو أن تستعمل بطاقة مثقبة كهذه في الصورة جانبه مثلا. ما عليك إلا أن تضع المركبات الإليكترونية عليها وقم بإيصال بعضها ببعض وفق الدارة الكهربائية أعلاه. |
|
سيبقى الإختيار الثالث هو أن تستعمل برنامجا لتصميم الشرائح الإليكترونية وترسم فيه الدارة الكهربائية ليخرج لك تصميم البطاقة الإليكترونية. توجد عدة برامج كـ Eagle مثلا. |
|
نصائح
عند إيصال المركبات الإليكترونية المكونة للمذياع بشكل صحيح، سيكون أمامك ثلاث أشياء محتمل أن تستمعها عند تشغيله:
1. محطة من محطات الراديو: إذاعة، قناة، سمها ما شئت... إذا استطعت أن تسمعها بشكل صافي فيمكنك التأكد هل هي على ترددات FM باستعمال راديو آخر. يمكنك تغيير دقة C3 بتكثيف حلقات الوشيعة L1 أو تفيير C1.
2. صوت سريع: قم بتدوير زر المكثف المتغير حتى تحصل على صوت نقي للإذاعة.
3. خربشة صوتية أو لا شيء: في هذه الحالة يكون تردد الدارة قليلا أو كثيرا. قم بمحاولة نشر أو تقريب حلقات الوشيعة من بعضها البعض. تأكد مرة أخرى من أن الدارة الكهربائية مركبة بشكل سليم. إذا لم يظهر أي تحسن فقم بتغير المقاومة R4 بأخرى ذات القيمة 20KOhm أو استعن بمقاومة متغيرة (potentiometer) في حدود 50Kohm حتى تحصل على القيمة المطلوبة. إذا اشتغلت الدارة فيمكنك حينها استبدال المقاومة المتغيرة بمقاومة ثابتة بنفس القيمة التي تم تحديدها بالمقاومة المتغيرة.
تغيير بعض المركبات الإليكترونية
قيمة المكثف المتغير ليست بالحرجة جدا، لكن إذا استعملت قيما أصغر من 50pF من المستحسن في هذه الحالة أن تنقص أو تزيل المركب C1.
تم تصميم هذه الدارة لتتلاءم مع سماعات صوتية متطورة. إذا أردت استعمال سماعات عادية فقم بتغيير R3 إلى مقاومة 180 أوم.
أما الترنزستور Q1 فيمكنك استبداله بأي نوع ينتمي لعائلة N-channel JFET transistor. تم التأكد من الترنزستورات 2N4416 و 2N4416A و J310.
بالنسبة للمركب C2 فإن قيمته ليست بالحرجة جدا، إذ يمكنك استعمال أي قيمة من 18pF إلى 27pF.
أما المركب C7 فقيمته أيضا ليست بالحرجة نسبيا، إذ بالإمكان استعمال القيمة 0.005uF أو 0.0047uF. لمن لا تغيرها أكثر من هذا.
وأخيرا، بالنسبة للوشيعة فمن المستحسن أن تكن قيمتها بين 20uH و 30uH، بالرقم من أن القيم من 15uH إلى 40uH يمكن أن تعمل أيضا.
تأليف
تحرير محمد السهلي
