وحدة تحسس لجهاز التحكم الخاص بالتلفاز (الجزء 1)

كتبه صناعة الحساسات 7545 كن أول من يعلق
آخر تعديل في الأحد, 06 كانون1/ديسمبر 2020 20:03
وحدة تحسس لجهاز التحكم الخاص بالتلفاز (الجزء 1)
قيم الموضوع
(0 أصوات)

كثيرا ما يحدث أن يتعطل جهاز التحكم الخاص بالتلفاز لدينا، وعند ذهابنا إلى السوق كي نشتري جهازاً آخر، نطلب من صاحب المحل أن يجربه فيما إذا كان يعمل أم لا، فيخرج صاحب المحل علبة صغيرة وبعد وضع البطارية في جهاز التحكم، يوجه جهاز التحكم إلى تلك العلبة الصغيرة ويبدأ بضغط الأزرار، فإن أضاء الصمام الثنائي الموجود في تلك العلبة فهذا يعني أن جهاز التحكم يعمل، وإن لم يضئ فهو معطل. ما الذي حدث؟؟ وماذا يوجد داخل تلك العلبة؟ إن أردت أن تعرف ماذا يحدث بالضبط وما هذه العلبة، تابع معي هذا المقال.


تقديم


الشكل 1: وحدة التحسس

في هذا المقال سأقوم بشرح كيفية صنع وحدة التحسس بالأشعة تحت الحمراء  IR، الشكل 1، والتي تحدد فيما إذا كان جهاز التحكم يعمل أم لا.



إن الحساس TSOP 1738هو العنصر الأساسي في هذا التصميم، وهو عنصر إلكتروني يعمل كـLDR  أي (light dependent resistant)  والذي يتحسس بوجود الأشعة تحت الحمراء IRأي (Infra-red).



عندما تقوم بالضغط على زر معين في جهاز التحكم يقوم الحساس بالتحسس ويعطي طاقة للصمام ثنائي المشع للضوء LEDوالجرس. الفكرة بسيطة جداً، وسأريكم خطوة بخطوة كيفية عمل ذلك.



لقد استعملت الـ TSOP 1738لأنه متوفر كثيراً خاصة في محلات التلفزيونات القديمة.




الخطوة الأولى

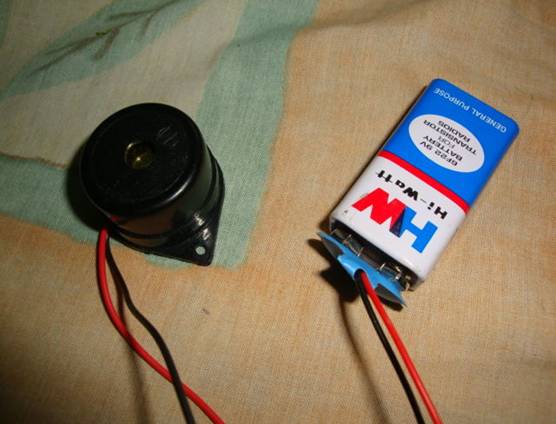

الشكل 2البطارية والجرس


الشكل 3

المواد المطلوبة:

·       بطارية 9 فولط.

·       حساس للأشعة تحت الحمراء TSOP 1738.

·       جرس يعمل بتوتر 12 فولط. (الشكل 3a)

·       صمام ثنائي مشع للضوء LED. (الشكل 3b)

·       زوج من الأسلاك الحمراء والسوداء.



·        تستطيع أن تلحم الاسلاك أو تربطها كما فعلت أنا.




الخطوة الثانية


الشكل 4

خذ الأسلاك الحمراء الثلاثة وأوصل السلكين الأحمرين من البطارية والجرس بسلك الصمام الثنائي كما هو موضح في الشكل 4




الخطوة الثالثة


الشكل 5

و الآن أوصل الاسلاك الحمراء الثلاثة مع الرِجل الأوسط للحساس TSOP 1738والذي يسمى VCC. الشكل 5




الخطوة الرابعة


الشكل 6


الشكل 7

والآن اربط نهايات الأسلاك السوداء الآتية من الصمام الثنائي والجرس معاً، ثم أوصلهم مع الرِجل اليساري للحساس TSOP 1738 (الرجل اليساري يسمى Voutويقع في اليسار عندما يكون الوجه المسطح للحساس مقابلاً لك تماماً، حيث يبدو من الشكل 7أن للحساس وجه فيه بروز ووجه مسطح).




الخطوة الخامسة


الشكل 8


الشكل 9

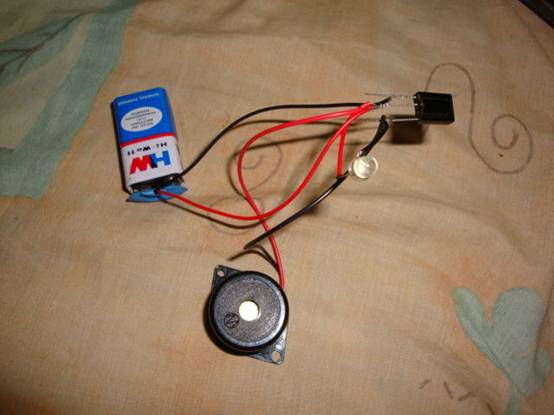

أوصل السلك الأسود الآتي من البطارية إلى الرِجل اليمينية للحساس الشكل 8 (عندما يكون الوجه المسطح مقابلاً لك) والذي هو الرِجل الأرضي GRND. والآن أصبح تصميمك جاهزاً للاختبار. الشكل 9.




الخطوة السادسة: الانتهاء


الشكل 10

الآن خذ جهاز التحكم، أو أي جهاز تحكم آخر يعمل بالأشعة تحت الحمراء IR، واضغط على أي زر فيه بالقرب من الحساس، الشكل 10، واعتماداً على التردد ستسمع صوت الجرس وومضة الصمام الثنائي. شاهد الفيديو المتعلق بالتصميم على الروابط التالية:









وأنا الآن أعمل على نفس التصميم ولكن كي تكون جهاز إنذار للسرقة. أتمنى لك التوفيق في تصميمكم.



ملاحظة: الأجهزة الموجودة في السوق فيها صمام ثنائي فقط، أما هذا التصميم فيه الجرس أيضاً.




تأليف



تأليف:amruth

ترجمة بتصرف: المهندس إبراهيم حسين أحمد (سوريا – دمشق)

{jumi [*3]}


المراجع



http://www.instructables.com/id/How-to-make-a-tv-remote-sensor-module/?ALLSTEPS
