أمسى استعمال التقنية USB شائعا جدا. وتقريبا أصبحت معظم الأجهزة المختلفة تضم منافذ وموصلات USB كالطابعات والماسحات الرقمية والحواسيب والوحات المفاتيح وغيرها الكثير. يمكن تصنيف هذه الأجهزة إلى نوعين:

داعمة USB: كالحواسيب وشاشات التلفاز الحديثة وبعض الطابعات االماسحة الرقمية الحديثة وغيرها.

أجهزة USB: فأرة الحاسوب ولوحة المفاتيح وذاكرات USB وغيرها.

العديد من عوات الإليمترونيات والمخترعين ما زالوا يعكفون على استعمال المنفذ RS232. لكن حيث أن السوق الإليكترونية سائرة نحو استخدام تقنيات USB فلا بد من التوجه إلى هذا العالم أيضا. وأحد ما يتسعمل في هذا الشأن المجموعة "Low Pin Count USB Development Kit" التالية:

هذه اللوحات تضم المتحكم PIC18F14K50 ويمكن أن تساعدك في تحسين جودة مصنوعاتك وإنجازاتك.

أما نحن فسنعمل على صنع بطاقة وأصغر وأرخص ومتقنة أيضا. لنرى ما هي!

واجهة

Interface

Interface

منفذ

Port

Port

متحكم

Microcontroller

Microcontroleur

من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إليكترونية بمهنية عالية وبصنع يدك فقط:

يمكنك استعمال هذه البطاقة كـما تستعمل أجهزة USB المختلفة من فأرة ولوحة مفاتيح وحساسات ومحول تسلسلي USB إلخ.

لكن لا تستعمل هذه البطاقة كذاكرة USB لأن حجم التخظين في المتحكم صغير.

قم بتحميل الملفات التالية التي ستحتاجها لإنجاز البطاقة باحترافية:

PCB,schematic (EAGLE format)

العربية

إنجليزية

فرنسية

الرمز في الدارة الكهربائية

الكمية

القيمة أو الصيغة

متحكم

Microcontroler

Microcontroleur

U$1

1

PIC18F14K50

متذبذب كريستالي

Crystal

Quartz

P2

1

12 MHz

صمام ضوئي

LED

LED1

1

دبابيس

Pins

عدة

منفذ USB

USB Port

Port USB

USB

1

مقاومة

Resistor

Resistance

R1

1

10 Kohm

R2

1

1 Kohm

مكثف

Capacitor

Condensateur

C1

1

10 nF

C2

1

100 nF

C3, C4

2

22 pF

C5

1

0.22 uF

الدارة الكهربائية العامة للبطاقة هي كالتالي:

هذه الدارة الكهربائية تتميز ببساطتها ولا تضم إلا 3 مركبات إليكترونية أساسية وهي:

- المتحكم الإليكتروني PIC18F14K50.

- المتذبذب الكريستالي 12 ميغاهرتز.

- منفذ USB.

إضافة إلى بعض المكثفات والمقاومات. تضم هذه الدارة أيضا الرس ICSP المخصص لبرمجة المتحكم الإليكتروني وفحص مهامه. تتغذى الدارة انطلاقا من المنفذ USB شأنها شأن معظم أجهزة USB. شدة التيار القصوى التي تأخذها هذه الدارة هي 500 ميليأمبير.

يمكنك تحميل التصميم من ملفات البطاقة انظر أعلاه. التصميم تم إنجازه باستعمال البرنامج Eagle، يمكنك فتح الملفات به واستخراجه (انظر للمقال الثالث في لا بد من قراءته وستفهم عما نخبرق كلامنا عنه هنا).

قم بطبع التصميم على الورق ومن ثم اتبع الطريقة التي تحلوا لك في المقال الثاني في لا بد من قراءته من أجل صنع اللوحة المطبوعة. وبالإستعانة بصورة تموضع المركبات قم بتركيب جميع المركبات الإليكترونية على اللوحة كما ترى في الصور التالية حوالينا هنا.

بالنسبة لبرمجة المتحكم الإليكتروني فلا يوجد شيء نزودك إياه. لأن الأمر أولا وأخيرا يعود إلى ما تود أن تستعمل هذه البطاقة له. يجب أن تفكر في مشروع تريد فعله وبرمجه بما يحول لك باستعمال برنامج مناسب.

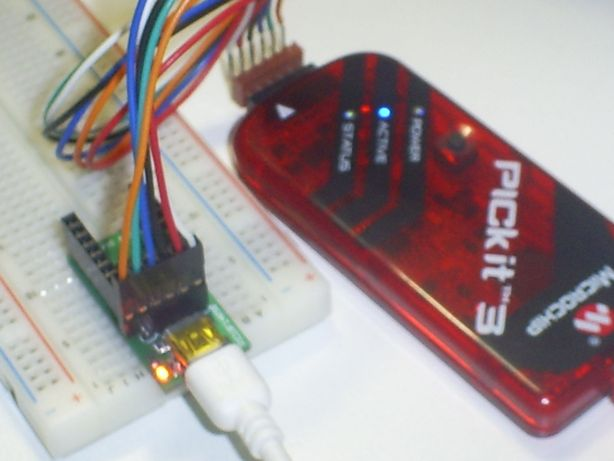

بالنسبة لنا فقد استعملنا المبرمجة PICkit3 لبرمجته مباشرة كما ترى في الصورة جانبه.

يجب أن تقوم بتحويل الشيفرة البرمجية التي ستنجزها حسب احتياجاتك إلى قلب المتحكم عن طريق استخدام مبرمجة معينة وبرنامج خاص بهذه المسائل. إذا لم تملك لا هذا ولا ذاك فعليك بالمقالات في قسم اللوحات الكهروبية بموقع اصنعها وستجد ما يشفي غليلك فيها.

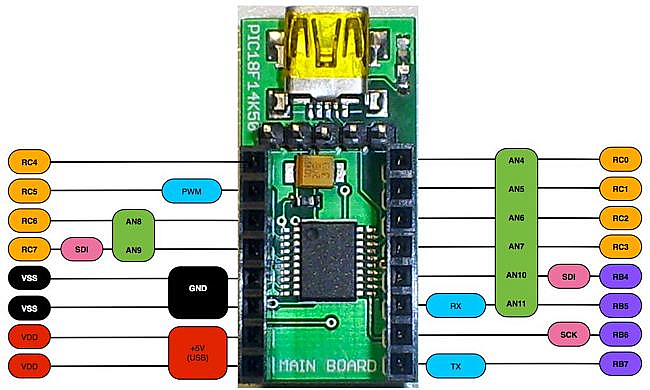

حيث أن هذه البطاقة صغيرة جدا، فلا توجد أسماء للمرابط عليها وبالتالي قمنا بكتابتها على هذا الشكل حتى تكون مساعدة لنا عند استخدامها.
