مكبر صوت بسيط بالمغناطيس

كتبه المغناطيسية 4426 كن أول من يعلق
آخر تعديل في الأربعاء, 09 كانون1/ديسمبر 2020 03:47
مكبر صوت سهل جدا بالمغناطيس
قيم الموضوع
(0 أصوات)

ربما ظن البعض منكم ان بداخل هذا الصندوق المصدر للصوت اشياء معقدة ولا يفهمها الا من كان متخصصا في الموضوع ولكن ها أنا اقول لكم انه ابسط مما يمكنكم التخيل او التفكير به، انه شيء بسيط ولكنه يفعل الكثير.


تقديم

ان صناعة هذا الشيء يعتمد ويرتكز بكل ثقله على المغناطيس وعلى ما أظن انه متوافر بكثرة خاصة في لعب الأطفال، سنقوب اليوم بصناعة مكبر صوت كالذي تستخدمه في حاسوبك أو سيارتك أو اياً كان ما يستخدم فيه وسترى بنفسك ان له نفس الناتج لأي مكبر تشتريه من الخارج.



مقدمة عن المغناطيس



المغناطيس  هو خام حديد المغناطيس، وهو معدن واسع الانتشار في الطبيعة ومعروف منذ القدم. اهتم به علماء المسلمين ووضحوا الكثير من خواصه وأهمها جذبه لبعض المواد إذا قربت منه، وكتب البيروني في كتابه: الجماهر في معرفة الجواهر فصلا كاملاً عن المغناطيس، وأشار إلى الشيء المشترك بين المغناطيس والكهرباء وهو جذبهما للأشياء، ووضح أن المغناطيس يتفوق على الكهرباء في هذه الصفة، وأشار البيروني إلى أن أكثر خامات المغناطيس موجودة في بلاد الأناضول وكانت تصنع منها المسامير التي تستخدم في صناعة السفن في تلك البلاد،


أما الصينيون فكانوا يصنعون سفنهم بضم وربط ألواح أخشاب الزيتون إلى بعضها بحبال من ألياف النباتات، لأن هناك جبالا من حجر المغناطيس تحت سطح الماء في بحر الصين كانت تنتزع مسامير الحديد من أجسام السفن فتتفكك وتغرق في الماء.



يمكنك تحميل الكتاب من الرابط التالي:



الجماهر في معرفة الجواهر



المغناطيس الكهربائي



أبسط أنواع المغناطيس الكهربائي يتكون من ملف سلكي يمر فيه تيار كهربائي فيتولد ويتكون بداخله وحوله مجال مغناطيسي وتكون خطوط المجال المغناطيسي مشابهة لخطوط المجال المغناطيسي لقضيب مغناطيسي. وتتناسب شدة المجال المغناطيسي المتولد تناسبا تطارديا مع عدد لفات الملف ومع مساحة الحلقة الملف ومع شدة التيار الكهربائي المار في الملف.

فإذا وضع في الملف أسطوانة من مادة ليست مغناطيسية (مثل أسطوانة من الورق أو الكرتون) فسيتولد فيها مجال مغناطيسي ضعيف. أما إذا وضع في داخل اللولب مادة مغناطيسية حديدية مثل قضيب من الحديد أو عدة مسامير حديدية عندئذ ستزداد شدة المجال المغناطيسي المتولد ويمكن أن تزداد ألف مرة عن شدة مجال الملف الفارغ. وتستخدم المغناطيسات الكهربائية في معجلات الجسيمات وفي المولدات الكهربائية وأجهزة التصوير بالرنين المغناطيسي وكذلك في المجهر الإلكتروني.






المجال المغناطيسي




الجهاز

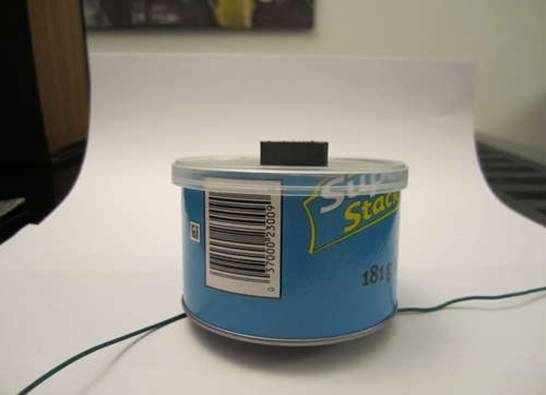

هذا هو هذا ما سنقوم بصنعه اليوم:


انا اعلم انك عندما نظرت اليه الآن لم يعجبك ولم تره كالذي تشتريه من الخارج ولكن ما هذه الا البداية وعندما تتقدم وتفهم الموضوع وفكرة العمل انا متأكد من انك ستصنع واحداً افضل مئة مرة من الذي تشتريه من الخارج.




الأدوات والمكونات



  • علبة بلاستيكية ذات غطاء
  • مسمار خشب
  • سلك معزول (2 متر)
  • مغناطيس عادي
  • لاصق
  • مفك
  • قاطعة وعراية اسلاك



للاختبار:

  • بطارية 1.5 فولط
  • اى مصدر صوتى يحتوي على مدخل لمكبر الصوت
  • مقاومة من 4 الى 6 اوم




خطوات البناء

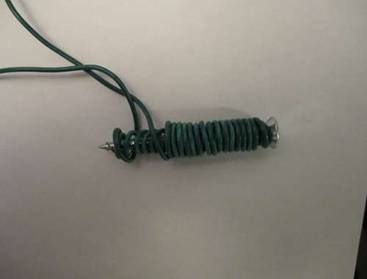

انشاء مغنا طيس كهربائي

قم بتعرية حوالي 2 سم من العازل من كل جهة من السلك، بالقرب من نهاية المسمار لف السلك حوله مع ترك 45 سم من كل جهة (على الأقل).



انظر للصور منالتوضيح.





بناء قاعدة المكبر

انشئ ثلاثة ثقوب في قاعدة العلبة كما بالشكل التالي:


ثبت المغناطيس الكهربائي في الثقب الأوسط واخرج السلكين من الثقبين الآخرين كما في الصورة ويجب ان يكون رأس المسمار موازياً لحافة العلبة.


ليصبح الشكل من الداخل كالآتي:




تركيب غطاء العلبة

قم بإلصاق المغناطيس في وسط الغطاء من الخارج وركب الغطاء كما في الصورة.



 رأس المسمار يجب ان يكون قريب جداً ولكن ليس ملامسا للغطاء.



ستوصل الأسلاك بمدخل مكبر الصوت لأي مصدر صوتي.




4.اختبار المكبر (بالبطاريات)

صل السلكينبقطبي البطارية، ستسمع قرع خفيف وستشعر به عندما تلمس غطاء العلبة، ويمكن ايضاً ان ترى تحرك الغطاء أيضا.




اختبار المكبر (بالبطاريات)

صل طرفي المكبر بمصدر صوتي أوستيريو، صل المقاومة بالمغناطيس الكهربائي وشغل المصدر واستمع. ان استطعت سماع صوت المصدر فهنيئاً لك، لقد نجحت.





نماذج اخرى

وكما نقول تذكر ان حرية التصميم متاحة لك ابدع وشاركنا بما انجزت.




وفي النهاية



ما هو قدر الاستفادة التي ستستفيدها في الدنيا والآخرة عندما تصبح من اكبر الصناع تفيد وطنك وترفع اسمه عالياً في الأفق.




تأليف



المؤلف الأصليkbasaraba

ترجمة بتصرف: محمد صلاح محمود عثمان (الاسكندرية، مصر)
