يتكون الصمام الثنائي الباعث للضوء من مصعد ومهبط لتوصيل التيار الكهربائي يكونان منفصلان. يشكل المهبط في هيئة حفرة تركز الضوء الصادر وملتحم في قاعها بلورة المادة شبه الموصلة، تبعث الطبقة الوسطية لالتحام البلورة بمادة المهبط ضوء عند توصيلها بمصدر كهربائي، فيصلها التيار الكهربائي عن طريق سلك ربط يوصل بين البلورة والمصعد.

العربية
إنجليزية
فرنسية

الكمية

القيمة أو الصيغة

مقحل (ترانزستور)

Transistor

1

BC337

1

BC547

صمام ضوئي
LED

15

أبيض

مكثف
Capacitor
Condensateur

1

22 nF

مقاومة
Resistor
Resistance

3

82 Ohm

1

10 KOhm

وشيعة (ملف)
Coil
​Condensateur

1

50 لفة، سلك 0.25 سم
قلبها 10mH

1

20 لفة، 0.095 ملم

تقوم هذه الدارة على تشغيل 15 صماما ضوئيا لإنتاج نفس شدة الضوء التي ينتجها الصمام الضوئي الذي يشتغل بقدرة 1 واط. تستهلك هذه الدارة قدرة 750 م. ولكن الصمامات الضوئية تُشغّل بتردد عالي، وتموجات عالية للجهد لتصبح بذلك جد فعالة وتنتج ضوءً أشد سطوعا.

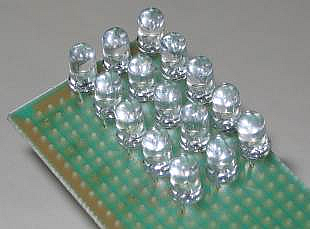

تم تركيب الصمامات الضوئية على شكل 3 أعمدة في كل عمود نجد 5 صمامات موصلة على التوالي.

يتطلب كل صمام ضوئي حوالي 3.2 إلى 3.6 فولط مما يجعل أن كل عمود سيتطلب من 16 إلى 18 فولط.

تم تصميم هذه الدارة على شكل "دارة الدفع الجهدي" ذلك لأنه يتم رفه الجهد الكهربائي إلى جهد أعلى منه.

اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إليكترونية بمهنية عالية وبصنع يدك فقط:

اعتمادا على المقال الثاني في لا بد من قراءته قم بإنجازها كما يبدوا لك في الصورة التالية.

يتكون المحول من 50 لفة لسلك كهربائي بقطر 0.25 ملم. أما الوشعة الصغرى المكونة له فتحتوي على 20 لفة لسلك كهربائي بقطر 0.095 ملم.

العربية

الإنجليزية

الفرنسية

المؤقت

Timer

Timer

متذبذب

Oscillator

Oscillateur

مقحل

Transistor

Transistor

باعث

Emitter

Emitteur

جامع

Collector

Collecteur

قاعدة

Base

Base

صمام ضوئي

LED

LED

دارة الدفع الجهدي

Boost circuit

Circuit Boost
