استعراض
الأجزاء الرئيسية
العربية |
الرمز في الدارة الكهربائية |
الكمية |
القيمة أو الصيغة |
مروحة |
Fan |
1 |
|
إسفنجة |
|
1 |
|
مقوم كهربائي |
7812 |
1 |
LM7812 |
زر كهربائي |
Switch |
1 |
|
بطارية |
9V |
2 |
9 فولط |

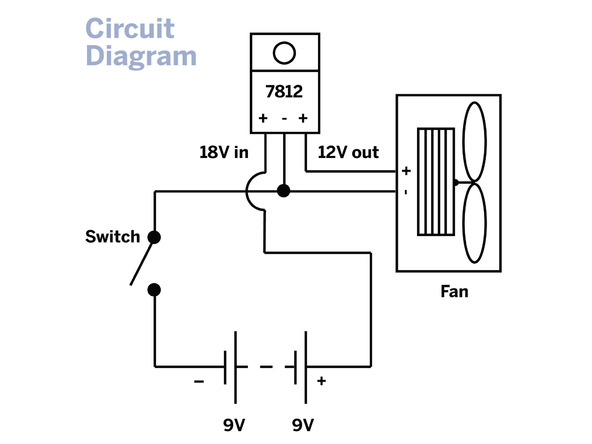

الدارة الكهربائية
الدارة من أبسط ما يكون لا سيما للمبتدئين. |
|
تصميم صندوق الجهاز
قم بالحصول على صندوق لهذا الجهاز يكون قادرا على ضم كل القكع الإليكترونية فيه بما فيها البطاريتان أيضا. |
|
قم بإنجاز ثقبين حسب حجم المروحة الصغيرة التي اخترتها من أجل نثبيتها فيها. |
|
وقم أيضا بإنجاز موضع زر التشغيل في المكان الذي تراه مناسبا لك.
وستكون النتيجة كما ترى في الصورة جانبه. |
|
ما عليك الآن إلا أن تعطي للصندوق لونا براقا |
|
تركيب
قم الآن يإيصال المركبات الإليكترونية بعضها ببعض وفق خطاطة الدارة الكهربائية أعلاه. |
|
ثم أضف المركبات الكبيرة الأخرى كما ترى في الصورة جانبه. |
|
بالنسبة للطباقة المصمة للدخان فهي تتكون من المروحة وإسفنجة وشبكتين واحدة في الأمام وأخرى في الخلف. |
|
لقد أصبح الجهاز جاهزا. |
|
وهنا يظهر لك عمل الجهاز وكيف يقوم بامتصاص الدخان الصادر من كاوية اللحام. |
|
تأليف
تأليف: Marc de Vinck
ترجمة بتصرف: محمد السهلي
