يمكنك التحكم بالحواسيب عن بعد باستعمال أي جهاز تحكم عن بعد بسيط مرسل للأشعة تحت الحمراء، ويمكن أن يصل مستوى التحكم إلى 10 أمتار كأقصى حد.

من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إليكترونية بمهنية عالية وبصنع يدك فقط:

العربية

إنجليزية

فرنسية

الرمز في الدارة الكهربائية

الكمية

القيمة أو الصيغة

المقاومة

Resistor

Resistance

R1

1

3.3 Kohm, 1/4W

R2, R4

2

10 Kohm, 1/4W

R3, R5

2

100 Kohm, 1/4W

R6

1

220 ohm, 1/4W

صمام ثنائي

Diode

D1

1

1N4148

صمام ضوئي

LED

D2

1

3mm

مكثف إليكتروليتي

Electrolytic Capacitor

Condensateur Electrolytique

C1

1

4.7uF, 16V

مقحل (ترنزستور)

Transistor

Q1

1

BC548

Q2

1

BC558

مقوم كهربائي موجب

Positive voltage regulator

Regulateur positive de tension

IC1

1

78L05

مستقبل الإشعة تحت الحمراء

IR receiver

Recepteur Infra-rouge

IC2

1

TSOP 1736 أو 1738 أو1740

(ربما يمكنكاستعمال المستقبلات من صنفSiemens SFH506xx أيضا)

Battery

Batterie

E1

1

CR2032, 3V

دبابيس

Pins

ليست مهمة

تعتبر هذه البطاقة شكلا مطورا عن مثيلاتها الموجودة على صفحات الشبكة العنكبوتية. وهي مزودة بصمام ضوئي يُغذَي ببطارية صغيرة من أجل إشعار الشخص المتحكم بمرور الأوامر عبر البطاقة.

يتم استقبال الأشعة تحت الحمراء عن طريق أي مركب من صنف TSOP 17xx. والمكثفات المستعملة هي مكثفات ذات سعة 4.7uF. والقلب النابض لهذه الدارة هو المقوم الكهربائي 78L05 إلى جانب ترنزستورين اثنين.

بالإعتماد على المقال الثاني في لا بد من قرائته يمكنك انجاز البطاقة الإلكترونية بسهولة. قم بتحميل التصميم من خلال الرابط التالي:

التصميم

واستعن بالصورة الثانية من أجل وضع المركبات الإليكترونية بشكل صحيح في مواقعها على البطاقة.

التركيب بسيط جدا وستحتاج لبطارية من أجل تزويد البطاقة بالطاقة.

قم بإيصال البطاقة بالحاسوب عن طريق المنفذ المتتالي (serial port) كما هو مشار في الدارة أعلاه. واستعمل البرنامج Girder من www.girder.nl مع Igor’s Plugin من www.cesko.host.sk/girderplugin.htm من أجل إرسال الأوامر إلى الحاسوب.

يمكنك استعمال هذه البطاقة في شتى التطبيقات كالتحكم بـما يلي:

1- التحكم بالبرامج الصوتية (control MP3 players)

2- التحكم ببرامج الأقراص الضوئية والمرئية (CD and DVD players)

3- التحكم ببطقات التلفاز والراديو (radio and TV cards)

4- تحريك مؤشر الفأرة

5- إقفال أو إيقاف الحاسوب عن بعد

6- …

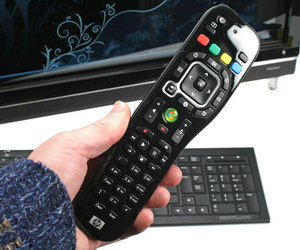

ويمكن استعمال أي جهاز تحكم عن بعد بسيط كالذي يستعمل مع أجهزة التلفاز مثلا.

تجذر الإشارة غلى أن البرنامج Girder مجاني ويوفر لك مساحة شاسعة من أوامر التحكم بيد أنه صعب التعلم قليلا لاسيما في البداية. وأيضا ربما يمكنك استعمال البطاقة مع برامج أخرى كـ WinLIRC وIRAssistant وMiriam وPCRemote. لكن يجب عليك ضبط إيصال المرابط بالشكل الصحيح ولقول الحق لم نقم باختبار هذه البرامج أيضا.

تعمل هذه البطاقة مع البرنامج WinLirc 0.6.5 من http://winlirc.sourceforge.netمع احترام ضبط المرابط على الشكل التالي:

Source 7 (RTS)
Ground 5 (GND)
Read 1 (DCD)
