قمت بهذا المشروع للمنافسة في مسابقة في أحد المعارض المتخصصة بالبيئة، وبما أنها تعمل بالطاقة الشمسية فهذا يعني أنه لا يوجد اي انبعاثات للغازات المضرة بالبيئة.

عند تفكيك حاسب قديم ستجد بعض القطع المفيدة والتي يمكنك استخدامها في صنع الأشياء، من هذه القطع المروحة الصغيرة الخاصة بتبريد المعالج والتي تعمل بجهد كهربائي 12فولط، لذلك سنستخدم هذه المروحة لعمل مشروعنا الذي سنقدمه للمنافسة في المعرض.

نستخدم حامل بطاريات من قياس AA (بطارية AA: هي البطارية ذات أحد الأحجام القياسية (51 ملم طولاً، وقطر 14 ملم تقريباً)) ووصله مع دارة محول جهد (من 1.5 فولط إلى 12 فولط)، وبذلك يمكننا الوصل مع المروحة 12 فولط، بعد ذلك نصل خلية شمسية مع الدارة لتشحن البطاريات، وبهذا نحصل على مروحة تعمل بالطاقة الشمسية.

العربية

الإنجليزية

الفرنسية

الكمية

القيمة أو الصيغة

صمام شوتكي

Schottky Diode

1

مكثف الكتروليتي

Elecrtolytic Capacitor

Condensateur Eletrolitique

1

47 uF

شريحة تحويلDC/DCبتكنلوجيا خطية

Linear Technology DC/DC Converter Chip

1

حامل بطاريتين

Batteries Holder

1

قياس AA

بطارية قابلة للشحن

Recheargeable Battery

Batterie Recheargeable

2

قياس AA

جهد 1.2 فولط

مقبس

Socket

1

8 دبابيس (او أرجل)

وشيعة تحريضية

Inductor

Bobine

1

120 uH

مقاومة

Resistor

Resistance

1

10 أوم

مروحة

Fan

Ventulateur

1

 12 فولط،

15 أمبير

خلية شمسية

Solar Cell

1

أحضرتها من مصباح مرج يعمل بالطاقة الشمسية (انظر الخطوة التالية)

لوح دارة الكترونية

Perfboard

1

لتثبيت العناصر عليه.

صندوق مناسب

Box

1

لثبيت المروحة والخلية الشمسية عليه والدارة بداخله.

بعض الأسلاك

Wires

Cables

عدة

ليس مهما أن يكون عندك جميع هذه الأدوات ويمكنك أن تتدبر أمرك.

·       كاوي أو قلم لحام (مع ملحقاته).

·       أداة تعرية الأسلاك (Wire Strippers).

·       قطاعة أسلاك.

·      زرادية (كماشة)، وكلما كانت ذات رأس رفيع كان ذلك أفضل لتسهيل التقاط الأشياء ووضعها على اللوح بدون تخريبها.

·       ملزمة لتثبيت الأجزاء أثناء العمل.

·       أداة فك وتثبيت البراغي (Dremel)

·       مثقاب (Drill) مع ريش (أو يمكنك استخدام أداة تثبيت البراغي أو أي طريقة للثقب).

الخطوة الأصعب قد تكون إيجاد الخلية الضوئية، لذلك اشتريت مصباح مرج يعمل بالطاقة الشمسية وفككته (يفضل الفك اليدوي لتفادي الإضرار بالأجزاء، أما أنا فاستخدمت أداة فك البراغي الكهربائية للسرعة)، واستخرجت الخلية الشمسية من المصباح، وذلك بفك اللحام أو بقص الأسلاك، وكذلك استخرجت البطاريات القابلة للشحن.

والصورة المجاورة توضح الخلية الشمسية بعد إخراجها من غلاف المصباح.

قبل البدء بالتلحيم اطبع المخطط وضعه أمامك أثناء التلحيم، ويفضل طباعة المخططين التاليين فأحدهما يظهر شريحة التحويل DC/DC مع طريقة وصلها مع العناصر الإلكترونية، والثاني يظهر تسميات الشريحة التي تساعد على فهم نقاط التوصيل.

وهذا هو الشكل النهائي الذي ستظهر عليه الدارة بعد توصيل كافة القطع.

سنستخدم بطاريتين من النوع القابل للشحن (أي بجهد كهربائي 1.2 فولط وليس 1.5 فولط)، وبوصلهما على التوالي يصبح الجهد الناتج هو 2.4 فولط، وهذا يعني أننا سنضطر لاستخدام محول أقل من (3 فولط إلى 12 فولط)، أو تعديل الدارة قليلاً ليصبح بإمكاننا استخدامه، وهذا الحل هو ما سنبينه لك.

قم بوضع مقاومة 10 أوم عند مخرج البطاريات التي ستؤدي بدورها إلى تخفيض الجهد الداخل إلى الدارة الكهربائية، وهذا سيحل المشكلة بسهولة. أما كيفية حساب قيمة المقاومة فتمت عن طريق قانون أوم والعلاقة كالتالي:

الجهد الكهربائي (فولط) = المقاومة (أوم) × شدة التيار الكهربائي (أمبير)

بعد أن جهزنا كل شيء سنبدأ بالتركيب، وهذه هي الخطوات:

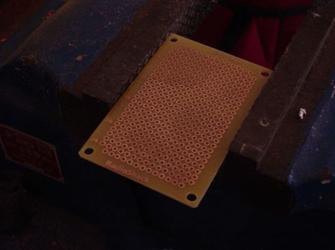

ضع اللوح على الملزمة.

ضع المكونات في مكانها على اللوح مع ملاحظة عدم وضع الشريحة في المقبس حتى يكتمل المشروع نهائياً.

إبدأ بتلحيم العناصر الالكترونية مع اللوح (وللسهولة اثني أرجلها لتثبيتها في مكانها)

بعد ذلك قم بالتوصيل حسب المخطط باي ترتيب تريده (الخطوة اللاحقة تشرح ذلك).

يمكنك التوصيل بأي ترتيب تريده، وإذا لم يكن لديك خبرة بالتوصيل فهذا مقترح لكيفية فعل ذلك، وإذا كانت لديك الخبرة فتجاوز هذه الخطوة.

اقطع الأسلاك بعدة أطوال وأزل العازل من أطرافها (يمكنك تجهيز الأسلاك كلها أولاً أو يمكنك تجهيز سلكاً كلما احتجت له).

بالاستعانة بالمخطط الحم سلكاً بكل رجل من أرجل الشريحة الواجب وصلها واترك الطرف الآخر للسلك حراً.

الآن يمكنك وصل الأطراف الحرة للأسلاك كلٌ إلى مكانه في الدارة.

بعد الانتهاء من توصيلات الشريحة قم بالتوصيلات الأخرى.

بعد ذلك يتم توصيل لخلية الشمسية والبطاريات والمروحة ووضعها في الصندوق ليصبح المشروع جاهزاً.

قبل البدء بهذه الخطوة تذكر أنك ستقوم بتوصيل اللوح داخل الصندوق إلى الأجزاء خارجه ( المروحة والخلية)، لذلك قم بعمل ثقوب في الصندوق وأدخل الأسلاك ثم قم بالتوصيل.

سيتم توصيل الخلية الشمسية إلى البطاريات بسلكين عبر الثقوب التي أحدثناها في الصندوق (في الصورة التالية لم ندخل السلك ضمن الثقوب للإيضاح)، الموجب (للخلية) مع الموجب (للبطاريات) والسالب مع السالب ( في الصورة الأحمر هو الموجب والأسود هو السالب).

يمكن إضافة مفتاح تشغيل وذلك بإضافة سلك ثالث كما في الشكل السابق، هذا السلك يذهب إلى المفتاح ثم إلى اللوح داخل الصندوق من الجهة الموجبة.

بعد ذلك قم بوصل السلك الثالث إلى المفتاح ، ثم من المفتاح إلى اللوح.

لم يتبق إلا وصل المروحة باللوح عبر الثقوب وإتمام الدارة بسلك رابع من جهة اللوح السالبة إلى البطاريات.

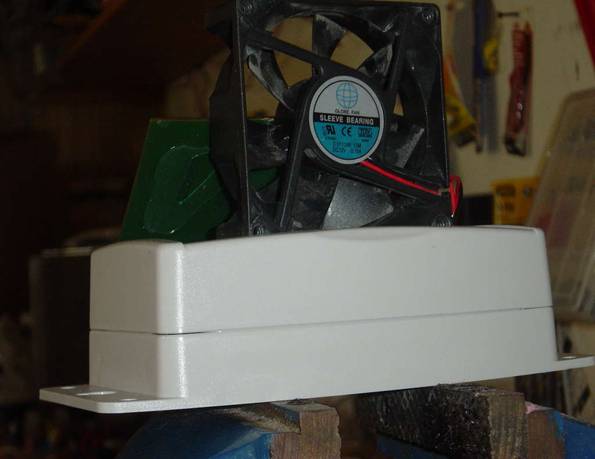

ثم تثبيت المكونات في الصندوق ونكون بذلك قد انتهينا.

هناك بعض اللمسات الإضافية قبل الانتهاء:

1.    جرب المشروع بتشغيل المفتاح وإطفائه عدة مرات.

2.    ثبت المروحة على الصندوق بالغراء الساخن.

3.    يمكنك ترك الخلية الشمسية بدون تثبيت لتتمكن من تدويرها باتجاه الشمس لتحصل على طاقة أفضل.
