قارئ البطاقات الهاتفية

الكاتب: بطاقات الهاتف 9656 1
آخر تعديل في الأحد, 04 تموز/يوليو 2021 01:54
قارئ البطاقات الهاتفية
قيم الموضوع
(4 أصوات)

تستطيع هذه البطاقة قراءة المعلومات من بطاقات المستعملة للهاتف. الغرض من هذا المقال هو جعلك تفهم طريقة اللعب بمثل هذه الأشياء وليس الغرض هو القرصنة الإليكترونية في حد ذاتها.


تقديم

تستطيع هذه البطاقة القارئة من قراءة محتوى ذاكرة البطاقات الهاتفية. هذا النوع من البطاقات يحتوي على 64 ثمنا (512 زوج) للذاكرة EEPROM التي 8 أثمانها (64 زوجا) الأولى غير قابلة للمسح لكن قابلة للقراءة فقط. لا تحتوي هذه البطاقة الإليكترونية في هذا المقال من أي شاشة إليكترونية لكن يمكن مشاهدة البيانات على أي حاسوب عن طريق المنفذ RS232 باستعمال البرنامج المسمى Hyper terminal.

1


تنبيه وتحذير

المؤلف والمترجم وموقع اصنعها غير مسؤولـين عن أي إساءة إستخدام لهذه التقنية.


لا بد من قراءته

من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إليكترونية بمهنية عالية وبصنع يدك فقط:


ملفات البطاقة

لصنع هذه البطاقة يتوجب عليك تحميل الملفات التالية وسنقول لك أين تستعملها بالضبط:

إذا كنت تستعمل المتحكم AT90S1200 فاضغط هنا

إذا كنت تستعمل المتحكم AT90S2313 فاضغط هنا

ملف به معلومات عن البطاقات الهاتفية لكثير من البلدان


الأجزاء الرئيسية



العربية

إنجليزية

فرنسية

الكمية

القيمة أو الصيغة

مكثف

Capacitor

Condensateur

4

10 uF, 16V

2

22 pF

مقاومة

Resistor

Resistance

1

150 Ohm

متحكم

Microcontroller

Microcontroleur

1

AT90S2313

متذبذب كريستالي

Crystal Oscillator

Quartz

1

4 MHz

منفذ متتالي

Serial Port

Port en Serie

1

RS232

قاطع التيار

Switch

Interrupteur

1



قاعدة البطاقة

Card base

Base de carte

1

7816 card base


الدارة الكهربائية

2

يقوم المركب MAX232 بتحويل 12 فولط الخاصة بـ RS232 إلى TTL والعكس أيضا.


تركيب



الدارة الكهربائية سهلة جدا ويمكنك صنعها باستعمال التقنية الموصوفة في المقال الثاني في لا بد من قرائته. وبالتالي سيكون التركيب على الشكل التالي:

0-3

أما إذا كنت تفكر في صنعها بمهنية أعلى فسنقول أنه يجب عليك إعادة رسم الدارة الكهربائية ببرنامج خاص بمثل هذه المسائل وهو الموصوف في المقال الثالث في لا بد من قراءته، بعدها ارجع للمقال الثاني في لا بد من قراءته ثم اطبعها على لوحة مطبوعة بأي طريقة تحلوا لك.


برمجة



قلب هذه البطاقة هو المتحكم AT90S2313 AVR أو المتحكم AT90S1200 من شركة Atmel الذي يجب برمجته بالملفين telecard.hex و telecard.eep. وحسب نوع المتحكم الذي استعملته ارجع إلى ملفات البطاقة وقم بتحميل الشيفرات البرمجية الخاصة به.


استعمال



لاستعمالها تتبع الخطوات التالية:

1- صل البطاقة بالحاسوب باستعمال الكابل RS232.

2- ثم شغل البرنامج Hyper terminal وتجده في المسار التالي:

start → programs → accessories → communications → Hyper terminal

3- ضع في baud rate القيمة i19200 bps 8 none 1.

4- قم الآن بتشغيل البطاقة القارئة.

5- أدخل البطاقة الهاتفية ثم اضغط على الزر لقراءة محتواها.

سيظهر لك محتوى البطاقة كهذا المثال:

4

وقد استعملنا بطاقة إغريقية (اليونان) كتجربة مع هذه البطاقةتجد معلومات عن البطاقات الأخرى المستعملة في العديد من البلدان في آخر ملف من ملفات البطاقة أعلاهقد تكون البطاقة في بلدك شبيهة كثيرا أو هي تشبه هذه البطاقة تماما. المهم جرب.

 5

كانت هذه الشيفرة الرقمية بالنظام الستعشري للبطاقة اليونانية.

6

سنقوم فيما يلي بشرح خارطة البطاقات الإغريقية (اليونانية) وربما قد تنفع لقراءة بطاقات بلدك. وسيكون التحليل من اليسار إلى اليمين والأرقام مكتوبة بالنظام الستعشري:



الرقمين الأول والثاني: 85 و FC هو رمز الدولة.

الرقم الثالث: 0B وهو الوحدات (3000).

الرقم الرابع: 0E هو الزبون (OTE).

كانت هذه النتائج من خلال اختبار عمل هذه البطاقة على 50 بطاقة هاتف إغريقية، ولسنا متأكدين من هل هي صحيحة أم لا.



الرقم الخامس والسادس والسابع والثامن: الرقم التسلسلي A07A034A للبطاقة الهاتفية مكتوبا بالنظام الستعشري، وإذا قمت بتحويله إلى النظام العشري سنحصل على الرقم 1241741984. يمكن أن ترى الرقم المكتوب في الوجه السفلي للبطاقة الهاتفية وستجد مثل هذا الرقم إذا قمت بتحويل صحيح.

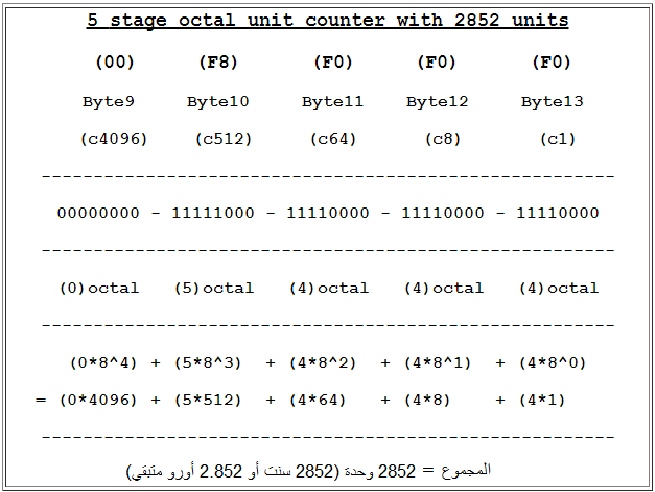

من الرقم التاسع إلى الرقم الثالث عشر: عداد ثماني يعد الرصيد المتبقي في البطاقة. وإليك مثالا لفهم الرقم المكتوب في هذه البطاقة:

7

مصطلحات المقال

العربية

الإنجليزية

الفرنسية

بطاقة هاتفية

Telecard

Telecarte

زوج

Bit

Bit

ثمن

Byte

Octet

المتحكم

Microcontroller

Microcontroleur




تأليف



تأليفVassilis Serasidis (الإغريق)

الموقع الإليكتروني: www.serasidis.gr

ترجمة بتصرف: محمد السهلي

{jumi [*3]}


المراجع



http://www.serasidis.gr/circuits/telecard_reader/telecardreader.htm
