لعل هذا النوع من الخيوط هو من بين الخيوط الأكثر شيوعا واستعمالا لربط الحواسيب والأجهزة المتعددة بالشبكة العنكبوتية.

يتكون هذا الخيط من ثمانية أسلاك حيث تجد كل زوجين من الأسلاك بنفس اللون لكن واحد منهما منقط.

الناس العاملين في هذا الميدان قد يحتاجون أحيانا لفحص هذه الخيوط من هل هي على خير أم أن بها انقطاعا يحول دون تحقيق الإتصال بعالم الانترنت.

نصف في هذا المقال طريقة بسيطة لحل هذا المشكل عن طريق صنع جهاز يمكنك أن يتسعمل مع هذه الخيوط.

من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إليكترونية بمهنية عالية وبصنع يدك فقط:

العربية

إنجليزية

فرنسية

الكمية

القيمة أو الصيغة

مقاومة

Resistor

Resistance

10

390 Ohm

1

10 Kohm

1

150 Kohm

صمام ضوئي

LED

19

16 واحدا يكفي

متحكم

Microcontroler

Microcontroleur

ATtiny2313

يمكنك استعمال هذا المتحكم عوضا عن المؤقت 555 والعداد العشري 4017

مؤقت 555

555 Timer

عداد عشري

Decade counter

Compteur decimal

4017

موصل RJ45 أنثوي

RJ-45 Connector female

Connecteur RJ45 feminin

3

مكثف

Capacitor

Condensateur

4.7 uF

1 uF

100 nF

الدارة الكهربائية العامة للبطاقة هي كالتالي:

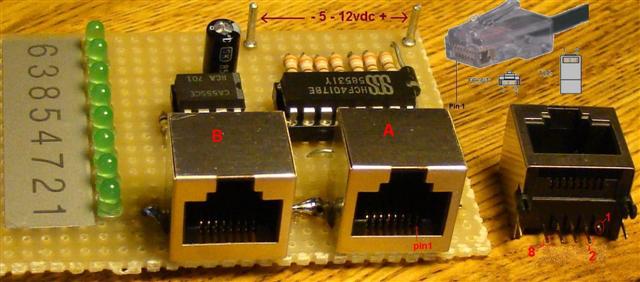

يتكون الخيط LAN من 8 أسلاك. وبالتالي سنقوم بصنع دارة لامتحانها كلها. لهذه الدارة 8 مداخل، حيث أن كل مدخل يولد نبضات متتالية، ويتم تنشيط مدخل واحد فقط . استعنا بموصلين A وB من فئة RJ45 ثم طبقنا النبضات على الثمانية مرابط للموصل A وجعلنا في الجهة المقابلة أي بالموصل B ثملنية صمامات ضوئية. إذا قمنا بإيصال خيط LAN بين الموصلين سيتبين لنا أن الصمامات الضوئية الثمانية تشتعل واحدا فواحدا. إذا كان أحد الأسلاك الثمانية المكونة للخيط LAN منقطعا فلن يتم اشتعال الصمام الضوئي الممثل له.

تم استعمال المتحكم AVR ATtiny2313 كمدير لشؤون البطاقة الإليكترونية ويمكنك بطبيعة الحال استعمال أي نوع تريد من المتحكمات AVR.

يمكنك أن تنفذ الدارة على لوحة مثقبة مباشرة كما هو مشروح في المقال الأول في لا بد من قراءته. وإذا أردت أن تنجزها باحترافية أكبر فاستعن بالمعلومات الواردة في المقال الثالث ثم الأول لتخرجها على شكل لوحة مطبوعة وجميلة.

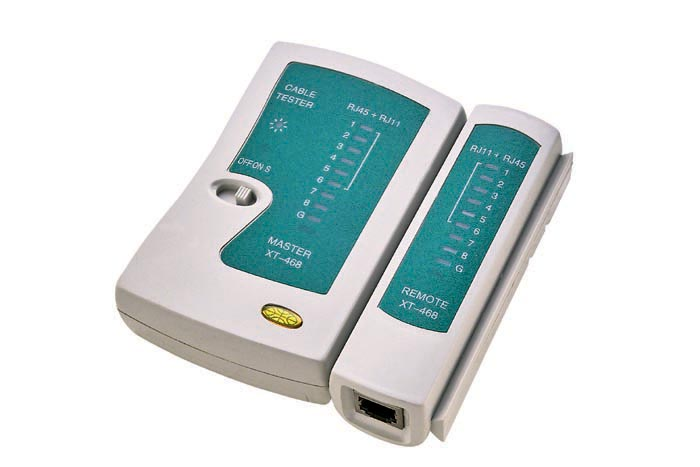

قم بتصميم للهيكل الخارجي للجهاز ولك في الأمثلة التالية بعض النماذج التي يمكنك الإعتماد عليها إذا أردت أن تحول صنع إلى منتوج تجاري عالي الجودة.

يجب أن تقوم بتحويل الشيفرة البرمجية التالية إلى قلب المتحكم (الميكروكنترولور) عن طريق استخدام مبرمجة معينة وبرنامج خاص بهذه المسائل. إذا لم تملك لا هذا ولا ذاك فعليك بالمقالات في قسم اللوحات الكهروبية بموقع اصنعها وستجد ما يشفي غليلك فيها. قم ببرمجة المتحكم باستعمال الشيفرة التالية:

الشيفرة البرمجية

في حالة أوصلنا خيط LAN ملتوي (cross wire)، سيكون تتابع اشتعال الصمامات الضوئية على الشكل التالي: 1، 2، 7، 4، 5، 8، 3، 6. وبالتالي يمكنك تعليم الأسلاك بهذا الترتيب أيضا من أجل فحصها بشكل أسهل.

في حالة كان رأسي الموصل LAN قريبين جدا، يمكنك استعمال البطاقة الثانية التي لها موصل RJ45 واحد و8 صمامات ضوئية من أجل استكمال الفحص.
