هذه الدارة البسيطة جدا يمكن استعمالها للفحص السريع لأجهزة التحكم عن بعد التي تعمل بالأشعة تحت الحمراء (remote control, telecommande). حتى لا نكرر مصطلح "جهاز التحكم عن بعد"، سنستعمل المصطلح القصير "الحاكوم".

من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إليكترونية بمهنية عالية وبصنع يدك فقط:

العربية

إنجليزية

فرنسية

الرمز في الدارة الكهربائية

الكمية

القيمة أو الصيغة

مقاومة

Resistor

Resistance

R1

1

470KOhm, 1/4W

R2

1

47 Ohm, 1/4W

صمام ضوئي

LED

D1

1

أيا كان

مقحل (ترنزستور) حساس للأشعة تحت الحمراء

Infra-red Photo Transistor

Photo-Transistor Infra-rouge

Q1

1

أي واحد رخيص

مقحل (ترنزستور) PNP

PNP Transistor

Q2

1

BC327, 45V, 800mA

قاطع تيار إزاحي أو مقبضي

Toggle or Slide Switch

 Interrupteur levier ou au glissiere

SW1

1

SPST

بطارية

Battery

Batterie

B1

1

3V

سيقوم الصمام الضوئي بالإشتعال عندما يتم الضغط على أي زر من أزرار الحاكوم. يجب أن يوجه الحاكوم إلى هذه الدارة مباشرة لتسقط الأشعة تحت الحمراء على الترانزستور الضوئي Q1لهذه الدارة.

أقصى مسافة يجب أن لا تتعدى حوالي 20إلى 25سنتمترا.

التيار المستهلك في هذه الدارة لا تتعدى سدته 1ميليأمبير عندما ستعل الصمام الضوئي وتكون منعدمة عندما لا تكون إشارة قادمة من جهاز الحاكوم. وبالتالي يمكن الإستغناء عن قاطع التيار SW1.

لا تحتوي الدارة على مئات المكونات بل تكاد تعد على أنامل الأصابع. وما عليك إلا تنجزها على بطاقة إليكترونية كما هو موصوف في المقال الأول في لا بد من صناعته. وإذا أردتها بشكل محترف فيمكنك تصميم الدارة ببرنامج خاص بتصميم اللوحات المطبوعة. ارجع للمقال الثالث في لا بد من قراءته واعتمد عليه من أجل إنجازها بسهولة ومهنية عالية أيضا.

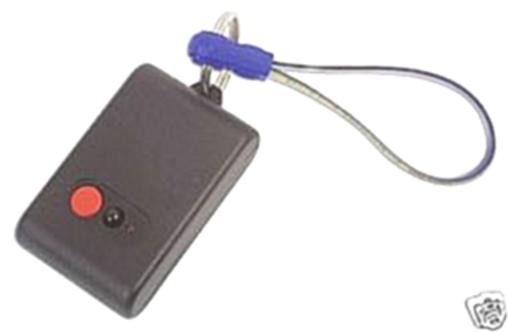

قم بطبع التصميم على الورق ومن ثم اتبع الطريقة التي تحلوا لك في المقال الثاني أو الأول في لا بد من قراءته من أجل صنع اللوحة المطبوعة. وبالإستعانة بصورة تموضع المركبات قم بتركيب جميع المركبات الإليكترونية على اللوحة ثم أنجز لها صندوقا يشبه الذي في الجنب:
