الدارة التي تجدها في هذا المقال مخصصة في الغالب لطرد البعوض الذي يعاني من لسعاته الكثير من الناس. وتجدر الإشارة أننا نركز في المقال على تقديم الدارة الكهربائية للجهاز لك وليس على كيفية تصميم صندوق الجهاز بحد ذاته، فهذا يرجع لك ولك أن تختار من التصاميم التي تجدها ما يعجبك عند قيامك بتنفيذه على أرض الواقع.

العربية
إنجليزية
فرنسية

الكمية

القيمة أو الصيغة

متذبذب (هزاز)
Oscillator
Quartz

1

CMOS 4047

مقحل (ترانزستور)
Transistor

2

BC337

2

BC327

مقاومة متغيرة
Potentiometer

1

4.7 KOhm

مكثف
Capacitor
Condensateur

1

4.7 nF

1

22 uF, Polarity

طنان كهربائي
Piezo

1

85mm square Motorola

تتكون الدارة من متذبذب 22kHz (وهو المتذبذب CMOS 4047). يتم تضخيم الخرج لزوجين متكاملين من المضخمات والتيار الناتج يقوم بتغذية طنان كهربائي. شدة التيار هي حوالي 120mA، لذا فتغذية كهربائية خارجية منصوح بها.

مميزات الطنان الكهربائي المستعمل هي كالتالي:

85mm square Motorola Horn

Maplin part number WF09K or WF55K (+/-3dB to 28kHz)

يمثل المؤقت 555 قلب هذه الدارة. تقوم هذه الدارة على توليد موجات صوتية لا يستطيع الإنسان سماعها من المفترض أنها تعمل على إبعاد الباعوض بعيدا.

ما تحتاجه لإضافته لهذه الدارة هو فقط بوق صغير (piezo diaphragm) الذي يمكن أن يتجاوب مع التردد 15kHz وهذا ربما قد يكون صعبا إيجاده.

من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إلكترونية بمهنية عالية وبصنع يدك فقط:

لا يوجد لهذا المشورع تصميم يمكنك تحويله إلى بطاقة إليكترونية ذات مهنية عالية. لكن لو أردت فعل ذلك فأعد رسم الدارة الكهربائية باستعمال المعلومات الواردات في المقال الثالث في لا بد من قراءته ثم استعمل ما ورد في المقال الثاني أو الأول لإنجاز بطاقتها على أرض الواقع.

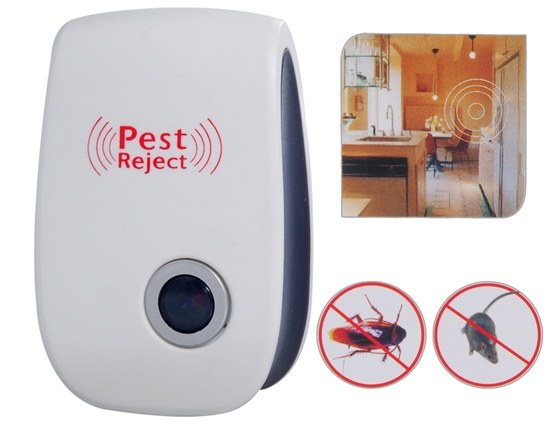

صندوق الجهاز سهل جدا، وإليك بعض التصاميم لتحاكي ما يعجبك منها أو تحفزك لتصميم صندوق من بنيات أفكارك:
