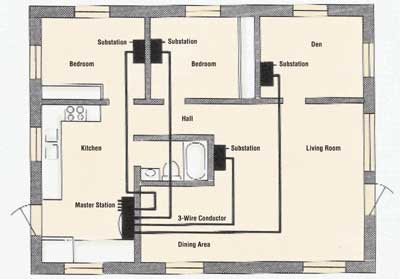

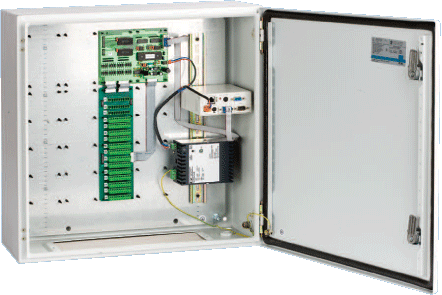

يهدف هذا المشروع إلى بناء نظام اتصالات داخلي يتكون من 8 خطوط.

إتصال داخلي أو بيني يعني أنه إتصال في منطقة محدودة كمنزل أو عمارة أو شركة مثلا. هذا النظام لا يحتاج لأن يرتبط بشبكة الهاتف الوطنية أو الدولية بطبيعة الحال.

العربية

إنجليزية

فرنسية

الرمز في الدارة الكهربائية

الكمية

القيمة أو الصيغة

متحكم

Microcontroller

Microcontroleur

U1

1

AT89C51

U2A, U2B

2

4009/SO

U3A

1

4009

مشفر

Encoder

Encodeur

U4

1

MT8870

مؤقت

Timer

U5

1

LM555/TO

المبدل التناظري

Analog Switch

Interrupteur Analogique

IC1

1

MT8816

متذبذب كريستالي

Crystal Oscillator

Quartz

Y1

1

11.059 MHz

XTL1

1

3.579545 MHz

مقاومة

Resistor

Resistance

R1

1

10 Kohm, 25W

R2, R3, R4, R5, R7, R8, R11, R13

8

4.7 KOhm

R6, R9

2

100 KOhm, 0.25W, 1%

R10

1

300 KOhm, 0.25W, 1%

R12

1

5.6 KOhm

R14

1

4.7 KOhm

مكثف

Capacitor

Condensateur

C1, C2

2

30 pF

C3

1

10 uF

C4, C5

2

100 nF, 0.25W, 1%

C6

1

0.01 uF

C7

1

0.1 uF

العربية

إنجليزية

فرنسية

الرمز في الدارة الكهربائية

الكمية

القيمة أو الصيغة

مقارن الجهود

Voltage Comparator

Comparateur de Tension

IC1A, IC1B,

IC1C, IC1D

4

LM339

مرحل

Relay

Relais

RLY1, RLY2,

RLY3, RLY4

4

SPDT

مقحل (ترنزستور)

Transistor

Q1, Q2, Q5, Q6

4

A564

Q3, Q4, Q7, Q8

4

C828

صمام زنير

Zener Diode

ZD1, ZD2, ZD3, ZD4, ZD5, ZD6, ZD7, ZD8, ZD9, ZD10, ZD11, ZD12

12

3.3V, 0.5W

صمام ثنائي

Diode

D1, D2, D3, D4

4

مكثف

Capacitor

Condensateur

C1, C2, C4, C6,

C7, C8, C10, C12

8

10 uF, 50V

C3, C5, C9, C11

4

10 nF, 50V

مقاومة

Resistor

Resistance

R1, R3, R19, R23

4

220 Ohm, 0.5W

R15, R16, R32, R35

4

220 Ohm, 0.25W

R2, R4, R11, R13,

R17, R18, R20, R24,

R28, R31, R34, R36

12

4.7 KOhm, 0.25W

R5, R6, R7, R8,

R21, R22, R26, R27

8

120 KOhm, 0.25W

R9, R10, R25, R30

4

100 Ohm, 0.25W

R12, R14, R29, R33

4

3.3 KOhm, 0.25W

العربية

إنجليزية

فرنسية

الرمز في الدارة الكهربائية

الكمية

القيمة أو الصيغة

محول كهربائي

Transformer

Transformateur

T1

1

DEL10-440A2

مقوم كهربائي

Voltage Regulator

Regulateur de Tension

U1

1

LM7812/TO

U2

1

LM7806/TO

U3

1

LM7905/TO3

قنطرة صمامات

Bridge

Pont de diodes

Bridge

1

مكونة من أربع صمامات ثنائية

4 diodes

الدارة معقدة شيئا ما وكبيرة الحجم وتتكون من أجزاء متعددة، لذا قم بتحميلها من خلال الروابط التالي:

دارة البطاقة الرئيسية

دارة البطاقة SLIC1

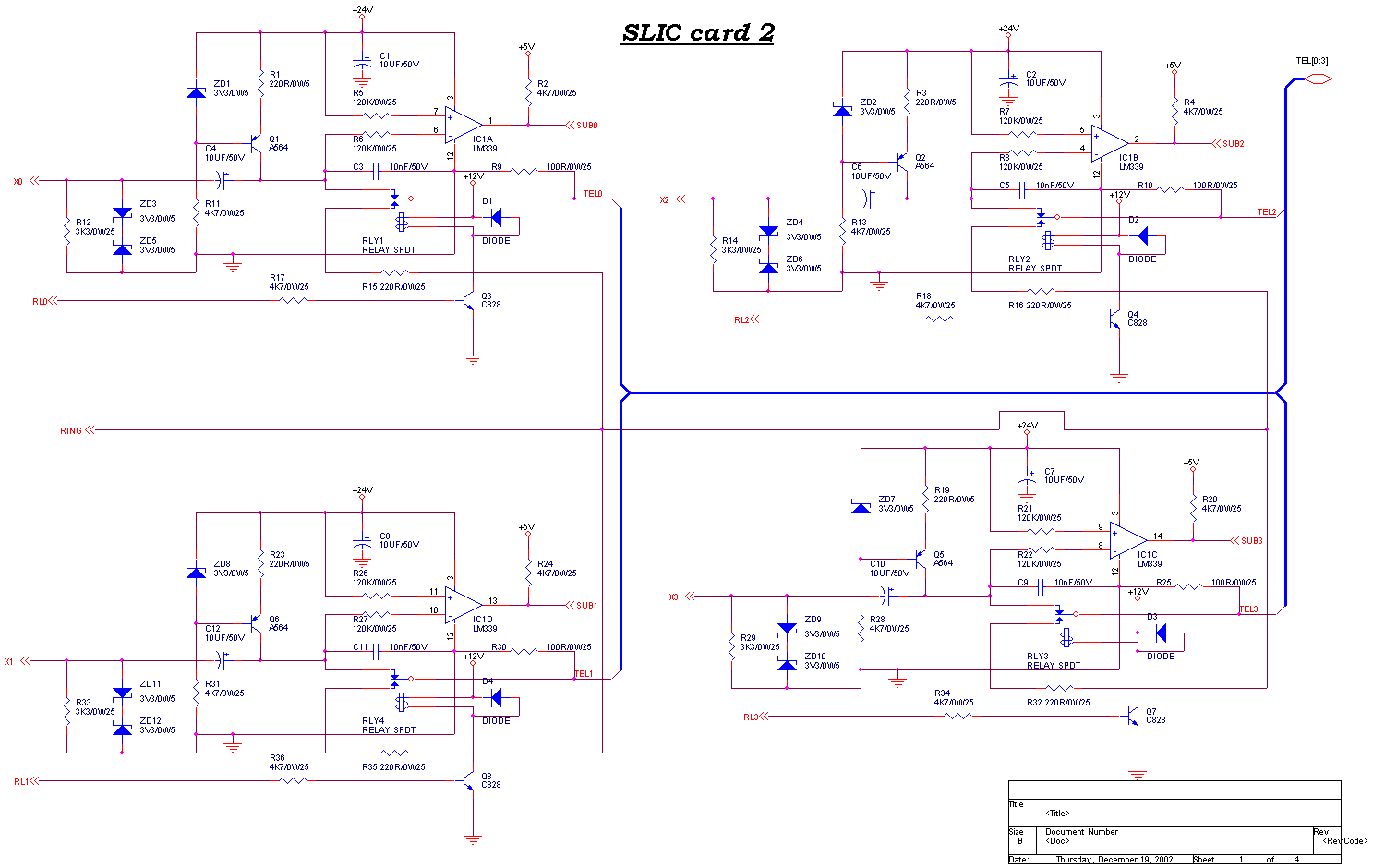

دارة البطاقة SLIC2

دارة بطاقة التغذية الكهربائية

يمكن اختصار آلية عمل هذه الدارات جميعا في ما يلي:

البطاقة الرئيسية

قلب هذه الدارة هو المركب 89C51، ويتحكم بالمشفر DTMF والمبدل التناظري MT8816.

البطاقتين SLIC

يوجد في هاتين البطاقتين منبع تيار ثابت يستعمل من أجل تغذية وتنشيط الهاتف. يستعمل المركب LM339 من أجل تحديد متى يتم فتح الهاتف وإغلاقه. نفس الدارة مكررة لأننا نريد التعامل مع 8 هواتف.

خلاصة

عندما يتم فتح الهاتف، يتغير التيار الناتج عن المركب LM339، ويتم إلتقاط هذا بواسطة الميكروكنترولور الذي يقوم بإنجاز قناة تناظرية بمساعدة MT8816. يستعمل المركب LM555 من أجل توليد النبضات.

من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إليكترونية بمهنية عالية وبصنع يدك فقط:

لا يوجد لهذا المشورع تصميم يمكنك تحويله إلى بطاقة إليكترونية ذات مهنية عالية. لكن لو أردت فعل ذلك فأعد رسم الدارات الكهربائية باستعمال المعلومات الواردات في المقال الثالث في لا بد من قرائته. ومن ثم تحول إلى المقال الأول أو الثاني في لابد من قرائته لتمضي إلى صنع البطاقات بشكل مهني. أما صندوق الجهاز فهو يكاد يكون موحدا حيث تحتاج إلى صندوق جهاز مركزي وكذلك إلى سماعات هاتفية.
