إذا عرفت كيف تستغل هذا المقال في إنجاز دارة تمكنك من إيقاف وتشغيل الضوء عن بعد فيمكنك ضمها إلى المنتوجات التي تفكر أن تبني بها شركة تتاجر بها ولما لا!

نقدم لك في هذا المقال كيفية صنع هذه البطاقة بيسر وسهولة.

من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إلكترونية بمهنية عالية وبصنع يدك فقط:

العربية
إنجليزية
فرنسية

الرمز في الدارة الكهربائية

القيمة أو الصيغة

مقوم كهربائي
Voltage Regulator
Regulateur de tension

U1

7805

قلاب
Flip-Flop

U2

74111

مضخم عملياتي
Operational Amplifier
Amplificateur Operationel

U3

LM358

مرحل
Relay
Relais

Rl1

5V

مقاومة متغيرة
Potentiometer

RV2

10 KOhm

مقاومة
Resistor
Resistance

R1

390 Ohm

R2

10 KOhm

ترنزستور ضوئي
Phototransistor

D1

يمكنك تعويضه بـ LDR أو ترنزستور للأشعة تحت الحمراء
(Infrared Transistor)

صمام ثنائي
Diode

D2

1N4007

مكثف
Capacitor
Condensateur

C1

100 uF, 16V

C2

100 uF, 16V

ترنزستور
Transistor

Q1

TIPP112

موصل
Connector
Connecteur

J1

SIL2 موصلات من صنف
(يمكن للدارة أن تشتغل بـ 9 فولط)

J2

terminal block M2

يمكنك تحميل الدارة الكهربائية من خلال هذا الرابط لتبدوا لك بشكل أكبر وأوأضح:

الدارة الكهربائية

يمكنك أن يكون العنصر D1 ترنزستور ضوئي (phototransistor) أو LDR أو ترنزستور للأشعة تحت الحمراء (Infrared Transistor)

يمكنك التحكم بهذه البطاقة بواسطة جهاز تحكم عن بعد يعمل بالأشعة تحت الحمراء كجهاز التحكم للتفاز.

يمكنك تغير حساسية الدارة بـ RV2.

قم بتحميل التصميم من خلال الرابط التالي:

التصميم

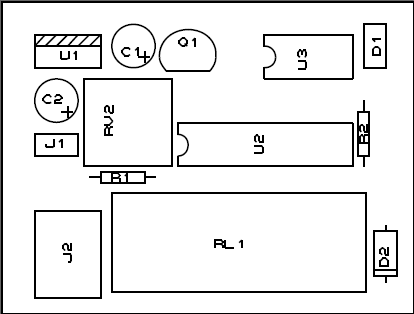

قم بتحميل مواضع المركبات من خلال الضغط على الرابط التالي:

تموضع المركبات
