تقديم

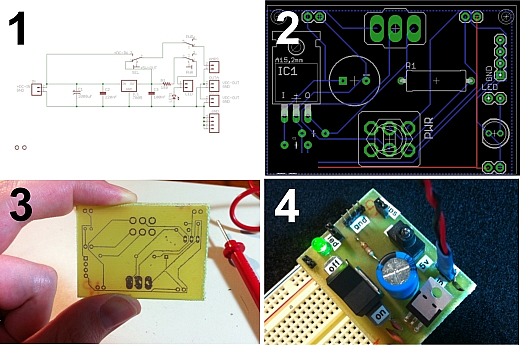

نبرز لك في هذا المقال كيفية رسم الدارة الكهربائية كما ترسمها في الورق وكيف تلعب بالبرامج الحاسوبية المخصصة لتحويلها إلى تصميم لبطاقة إليكترونية تود صناعتها. |
البرامج الحاسوبية
ستحتاج إلى برنامج الدارات الكهربائية Eagle Layout Editor 4.11 Freeware من أجل التفنن في رسم داراتك الكهربائية: |
|
التصميم باستعمال البرنامج Eagle
سنبدأ في البداية بتصميم دارة بسيطة تعمل على إشعال صمامين ضوئين (LED) على البرنامج Eagle.
قم أولا بفتح البرنامج ثم اضغط على New Project عند النقر على Projects.
قم بتسمية المشروع باسم من عندك مثلا Blinking Led ثم اضغط على Enter.
|
||||||

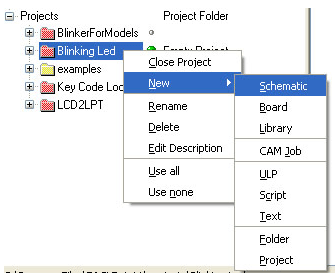

تحت القائمة Project التي أنشأتها قم بالضغط على New ثم Schematic.
بعد ذلك مباشرة سيقوم البرنامج بإظهار نموذج الدارة على الشاشة.
|
||||||

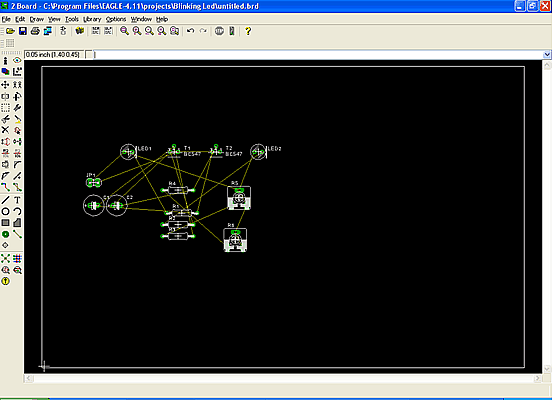

بعد ذلك يجب عليك التحقق من أنه لا يوجد خطأ في التركيب عن طريق الضغط على الزر Erc من قائمة الأدوات. بعد ذلك نحتاج إلى تحويل التصميم إلى برنامج اللوحات المطبوعة (PCB). اضغط إذن على الزر Board وبالتالي سيقوم البرنامج تلقائيا بوضع المركبات الإليكترونية والأسلاك الكهربائية على مساحة العمل في البرنامج. |
||||||
|
||||||
خلال هذه النقطة يمكنك تصفيف المركبات بالطريقة التي تحب، وحاول قدر الإمكان أن يكونوا قريبين من بعضهم البعض لاسيما المركبات المتصلة مباشرة مع بعض. |
||||||
بعد أن تكمل التصفيف يدويا قم بالضغط على الزر Ratsnet من قائمة الأدوات حتى يساعدك البرنامج على تحديد مواضع المركبات بطريقة أفضل. |
||||||
ثم اضغط على الزر Auto ثم اختر وجهة البطاقة (العلوي أو السفلي) ثم اضغط على الزر OK من أجل إنهاء العمل. قم بتطبيق نفس الإختيارات الموجودة في الصورة التالية: |
|
|||||
ستكون النتيجة كالدارة المطبوعة التالية: |
||||||
عندما تصبح الدارة المطبوعة (PCB) جاهزة فيمكننا الآن استخراجها على شكل صورة يتم إعادة تنقيحها بواسطة برنامج معالجة الصور كالفوتوشوب مثلا.
ملاحظة: يمكنك أيضا أن تقف إلى هنا أيضا لأن البرنامج Eagle يخولك طباعتها على شكل ملف pdf قابل للطباعة ومن ثم تذهب إلى مرحلة صنع البطاقة الإليكترونية. |
||||||
إذا أردنا أن نتحول إلى برنامج معالجة الصور فلنقم بما يلي:
1- أولا وقبل كل شيء يجب علينا أن نخفي الأجزاء التي لا نحتاجها كصور المركبات والوجهين والأسماء والرموز والقيم ونترك مسارات الأسلاك الكهربائية فقط.
2- اضغط على الزر Display وطبق ما تراه في الصورة جانبه.
3- لمساعدتك نقول أنه يجب أن تحذف المعايير التالية: 20 و21 و22.
4- اضغط على الزر OK لتحصل على النتيجة التالية: |
||||||
ثم اضغط على File Export واختر Image (الصورة على اليمين).
سيظهر لك حينئذ الصورة في الوسط. قم بتطبيق نفس الإختيارات الموجودة في هذه الصورة.
ثم اضغط OK لتحفظ صورة الدارة المطبوعة (الصورة على اليمين). |
||||||
برنامج معالجة الصور
|
يمكنك فتح الصورة المحفوظة ببرنامج معالج للصور وأبسطهم هو Paint الخاص بنظام التشغيل ويندوز.
قم باختيار كلي للصورة ثم اقلب ألوانها حتى يصبح الأسود أبيضا والأبيض أسودا فتظهر لك كالشكل على اليسار.
احفظ الصورة باسم جديد لتصبح جاهزة للطباعة على الورق. |
ماذا بعد ذلك
بعد ذلك يمكنك تحويل الصورة إلى بطاقة حقيقية، ولأجل تحقيق هذا الأمر نرشدك إلى التالي:
|
تأليف
تأليف:Hlias Hliadis
البريد الإليكتروني: عنوان البريد الإلكتروني هذا محمي من روبوتات السبام. يجب عليك تفعيل الجافاسكربت لرؤيته.
ترجمة بتصرف: محمد السهلي
