بطاقة أردوينو المصغرة

الكاتب: لوحات أردوينو 10147 1
آخر تعديل في الخميس, 03 كانون1/ديسمبر 2020 23:33
بطاقة أردوينو المصغرة
قيم الموضوع
(2 أصوات)

البطاقة أردوينو البرمجية المصغرة (أو Arduino Miniهي إحدى إصدارات أردوينو مفتوحة المصدر؛ وهي ذات باع طويل ولها اصدارات عديدة تناسب أكثر من ميكروكنترولر؛ وهي أيضا ممتازة للاستخدام مع اللوحات المثقبة (التي تدعى breadboard) وذلك نظرا لسهولة تثبيتها عليها أو في حالة أردنا تقليص المساحة التي يشغلها الميكروكنترولر في المشروع.


تقديم


البطاقة الأصلية الأولى كانت تستخدم المتحكم Atmega168 أما الآن فقد حلّ مكانها المتحكم Atmega328 في الإصدارات الأحدث وهو الإصدار الخامس. في هذا الإصدار الجديد من أردوينو الصغيره كل المكونات و العناصر يتم وضعها على الجانب العلوي للبطاقة، كما تحتوي على زر التهيئة Reset على البطاقة.




لا بد من قرأته

لكي تتمكن من صنعها كما يجب، خذ لك إطلالة سريعة على التالي:


المركبات الإلكترونية الأساسية



ستجد في الملف التالي أسماء مختلف الأجزاء والمركبات التي ستحتاجها لصنع هذه البطاقة:

Partlist

Pinlist

Netlist




الميكروكنترولر ATmega328au

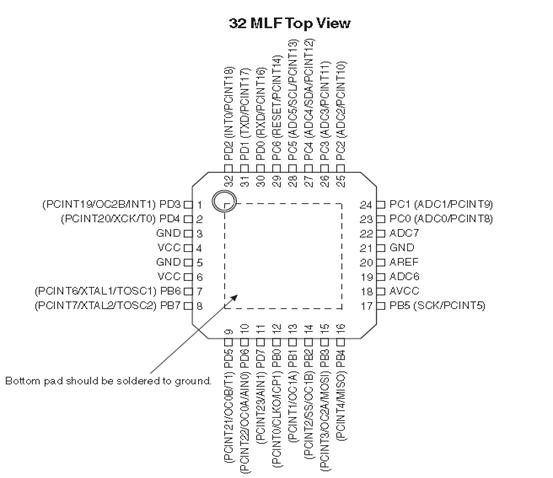

المتحكم ATmega328au هو يعتبر بمثابة الدماغ لهذه البطاقة  والرسم التالي يوضع كل مرابط هذه المتحكم. وللتعرف بشكل أكبر على هذا المتحكم يمكنك زيارة الموقع في الرابط أدناه.



http://www.atmel.com/devices/atmega328p.aspx




الدارة الكهربائية



ستجد رسماً للدارة الكهربائية لهذه البطاقة عند النقر على الملف التالي:



الدارة الكهربائية




تصميم البطاقة

يمكنك تحميل تصميم البطاقة من الرابط التالي وطباعته مباشرة للقيام بإنجازها كما ورد في

 "لا بد من قرائته":

التصميم بصيغة pdf



أما إذا كنت ممن يجيد برنامج رسم تصميم البطاقات الإليكترونية Eagle فيمكنك إذن تحميل تصميم البطاقة من خلال الرابط التالي:



الرابط لملفات Eagle



يستخدم برنامج Eagle 6.0 أو أي إصدار أخذته منه لتطبع تصميم البطاقة على ورق ثم تقوم بطباعته على سبيكة نحاسية كما تم وصفه تحت البند "لا بد من قرأته" .





تموضع المركبات الإلكترونية



عندما تنتهي من إنجاز الشريحة الإلكترونية يجب أن تقوم بتثبيت جميع القطع الإلكترونية على الشريحة النحاسية. الملف التالي يبين لك تموضع المركبات الإليكترونية على البطاقة حتى يسهل عليك تركيبها عليها:


الصورة أ تبين مسارات الدارة على الوجه العلوي ورسم العناصر عليه.

الصورة ب تبين مسارات الدارة على الوجه السفلي ورسم العناصر عليه.

الصورة ج تبين تموضع المركبات الإلكترونية ومواضع الثقب على الوجه العلوي.



ملاحظة مهمة: قد يسأل أحدهم : لماذا قمنا بعمل خيار ملئ النحاس في الطبقة السفلية (أو Fill copper ففي الصورة الثانية التي تعبر عن مسارات الطبقة السفلية نرى كل الدارة مليئة باللون الأزرق؟ لأنه يحتاج لحبر طابعة أكثر فلماذا فعّلنا هذا الخيار؟



الجواب على هذا السؤال يكون كالتالي : إن مصممي هذه الدارة جعلوا من الطبقة السفلية مرجعاً أرضياً للدارة (Reference ground أو masse)، أي أن كل المسارات التي يجب أن تربط مع الأرضية GND تم ربطها بهذه الطبقة التي هي بدورها مربوطة بالقطب السالب لمصدر التغذية الكهربائية. ولذلك وجب علينا هنا طباعته بهذا الخيار ليكون تنفيذنا صحيحاً للدارة، وبدونه لن يكون هناك مرجعا سالبا للدارة، وبالتالي لن تعمل بشكل صحيح.




البرمجة

يوجد العديد من المشاريع المعتمدة على بطاقة أردوينو ويوجد برنامج خاص لهذه البطاقة ضمن بيئة تطوير متكاملة IDE حتى تستعملها فيما تريد. اسم البرنامج هو Arduino ويمكنك تحميل آخر اصدار له من خلال الرابط التالي:

http://arduino.cc/en/Main/Software





معلومات إضافية

إيصال البطاقة بالحاسوب



في كلا الإصدارين 4و 5، تحتوي هذه البطاقة على 14مربطاً رقميا، حيث يمكن استعمال:



·        6 مرابط منها على شكل مخارج خاصة بوسيلة الإتصال المعروفة باسم PWM.



·        8 مرابط تناظريةً Analogue I/O. لكن عليك الإنتباه لأمر مهم هو أن المرابط التناظرية هناك 4 مرابط متجاورة تأتي ملحومة مع دبابيس موصلة (pin header) لكن الأربعة الأخرى ليست ملحومة ويجب عليك القيام بعملية اللحام لهذه المرابط بنفسك وهي "المرابط التناظرية من A4 إلى A7 ". الرسم جانبه يبين مخططا للبطاقة وأماكن وجود هذه المرابط.



كيف يمكننا وصل هذه البطاقة مع الحاسوب لبرمجتها؟



توصيل هذه البطاقة معقد نوعاً ما إذا ما قارناه ببقية بطاقات الأردوينو، ستحتاج هنا لمحول  اسمهmini usb adapter  (يمكن صناعته بالضغط على الرابط)، وهو يعمل كوسيلة تخاطب بين البطاقة وبين الحاسوب. طريقة توصيله تماماً كما في الصورة جانبه.



وهناك طريقة أخرى بإستخدام قطعة USB Serial connector.




التغذية الكهربائية



تتم تغذية هذه البطاقة من مصدر منتظم يساوي 5فولط (يمكن الحصول عليه من مصدر جهد كبطارية أو من mini USB adapter). لكن تذكر ألا توصلها بمصدر جهد أكبر من 9  فولط أو أن توصلها بشكل عكسي (أي أن تعكس الأقطاب)لأن ذلك سيؤدي إلى تدمير البطاقة. أيضاً لا تحاول إزالة المتحكم عن البطاقة لأن ذلك سيؤدي أيضاً لتدميرها وستحتاج وقتها لبطاقة جديدة. نجمل فيما يلي أهم مواصفات هذه البطاقة وهي كالتالي:



الرمز أو القيمة

الصفة

ATmega328AUأو ATmega168AU

المتحكم (الميكروكنترولور)

Microcontroller

Microcontrôleur

5فولط

الجهد الكهربائي

Voltage

 79  فولط

التغذية الكهربائية

Input Voltage

Alimentation

14مربطا مداخل ومخارج "منهم 6PWM "

عدد المرابط الرقمية

Digital pins

8مرابط

عدد المرابط التناظرية

Analog pins

40mA

شدة التيار عند مرابط الدخول والخروج

32KbلـATMEGA328

16Kbلـ  ATMEGA 168

منهم 2Kbتحجز لبرنامج الاقلاع أي Bootloader

ذاكرة الفلاش

Flash Memory

MemoireFlash

16MHz

المتذبذب الكريستالي

Crystal oscillator

Quartz




تأليف



مهند بسام الرواشدة (الأردن)

البريد الإليكترونيعنوان البريد الإلكتروني هذا محمي من روبوتات السبام. يجب عليك تفعيل الجافاسكربت لرؤيته. و عنوان البريد الإلكتروني هذا محمي من روبوتات السبام. يجب عليك تفعيل الجافاسكربت لرؤيته.



{jumi [*3]}




إنتاج



موقع اصنعها 2012




المراجع



http://arduino.cc/en/Guide/ArduinoMini

http://arduino.cc/en/Guide/ArduinoMini#connecting
