لتستمع إلى صوت قرص التسجيل القديم تحتاج إلى بطاقة إليكترونية تسمى المصحح RIAA. يوجد هذا النوع من الدارات في المضخمات الصوتية القديمة لكنها لا توجد في التجهيزات الصوتية المنزلية أو السينما التي تستعمل اليوم. وأيضا إذا أردت تحويل المناظرات والدروس وتسجيلات القراء القديمة المسجلة على مثل هذه الأقراص إلى الحاسوب يمكنك الإستعانة بهذه البطاقة في هذا الأمر. ليس هذا فقط بل إن هذه الدارة تضم بين طياتها مضخم صوتي من أجل استخدام مكبرات صوتية صغيرة أو سماعات.

من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إليكترونية بمهنية عالية وبصنع يدك فقط:

العربية

إنجليزية

فرنسية

النوع

الكمية

المقاومة

Resistor

Resistance

1% MF0207

27 ohm

0.6W

2

1% MF0207

1,1 K

0.6W

2

1% MF0207

10K

0.6W

2

1% MF0207

22K

0.6W

2

1% MF0207

33K

0.6W

1

1% MF0207

47K

0.6W

2

1% MF0207

100K

0.6W

4

1% MF0207

1M

0.6W

6

مقاومة متغيرة

Potentiometer

2 x 50K Log

1

المكثف

Capacitor

Condensateur

5% MKT RM2

1.5 nF

63V

4

5% MKT RM2

3.3nF

63V

2

10% MKT RM2

100nF

63V

4

10% MKT RM2

220nF

63V

2

10% MKT RM2

470nF

63V

2

مكثفات ELKO

5x11 mm RM1

1uF

50V

2

4x7 mm RM1

10uF

35V

4

5x11 mm RM1

33uF

35V

2

6x11 mm RM1

100uF

25V

1

10x20 mm RM2

1000uF

25V

1

10x30 mm RM2

2200uF

16V

2

مضخم صوتي ثنائي

Dual Power Audio Amplifier

LM1877N-9

1

مضخم عملياتي

Operational Amplifier

NE5532

1

صمام زنير

ZENER

BZX55C9V1

9.1V

0.5W

1

موصل RCA أحمر اللون (القناة اليمنى)

RCA PCB connector, single, red (right channel)

Connecteur RCA, rouge (pour le canal droit)

2

موصلRCA أبيض اللون (القناة اليسرى)

RCA PCB connector, single, white (left channel)

Connecteur RCA, rouge (pour le canal gauche)

2

مقبس الطاقة الكهربائية

PCB power connector 5x2.5 mm

connecteur d'alimentation 5x2,5 mm

1

مقبس صوتي مجسامي

PCB jack type stereo phone connector

connecteur stereo de phone

1

تغذية كهربائية خارجية بمقدار 12 فولط و5 واط

External power supply 12V/5W min

Alimentation 15V/5W

1

لترى الدارة بشكل أكبر يمكنك الضغط على الرابط التالي:

الدارة الكهربائية

تنقسم هذه الدارة إلى قسمين: قسم التصحيح وقسم التضخيم. قلب قسم التصحيح هو المركب الإليكتروني NE5532 أما قسم التضخيم فتتم إدارته من طرف المركب LM1877 حيث يمنح طاقة 2 واط لكل قناة. أما المقاومة المتغيرة P1 فهي مخصصة لأجل التحكم بمستوى التضخيم. تعمل الدارة على تيار مستمر بين 12 و 16 فولط.

بالإعتماد على المقال الثاني في لا بد من قرائته يمكنك انجاز البطاقة الإليكترونية بسهولة.

احترم عرض وطول البطاقة المشار إليه في الصورة جانبه ثم قم بتحميل التصميم من الرابط التالي:

التصميم

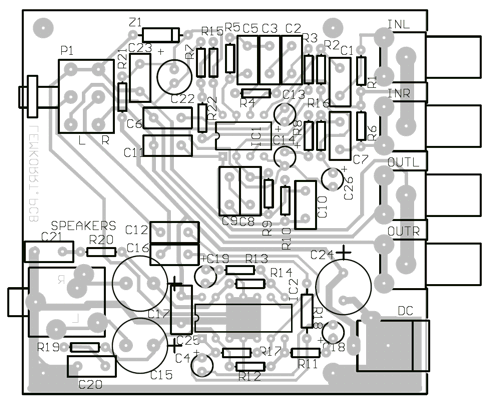

استعن بالصورة جانبه من أجل وضع المركبات الإليكترونية بشكل صحيح في مواقعها على البطاقة.

لتراها بشكل أوضح أو تريد طباعتها فاضغط على الرابط التالي:

تموضع المركبات

تركيب المركبات ليس بالصعب ويمكنك الإستعانة بالصورة النهائية للمنتوج حينما تريد صناعتها.
