المبدأ وراء هذه الفكرة بسيط جدا. فعندما تضغط على زر الحاكوم من أجل التحكم بالتلفاز، سيقوم بإنشاء سلسلة من التذبذات التي سيستقبلها المستقبل، في هذا المثال، التلفاز، ليقوم بتفكيكها ومعرفة المهمة المراد منه تنفيذها. يقع هذا التردد بين 35 إلى 40 كيلوهرتز. للتشويش على المستقبل، يقوم جهاز التشويش بإسال حزمة مستقرة من شيفرة ثنائية (مكونة من 1 و0) بنفس التردد، لكن لا تحتوي على أي معلومة قد يتم تفكيكها. وهكذا سيستقر جهاز الإرسال هناك ولن يستطيع التجاوب كليا، أما المعلومة الحقيقية فلن تستطيع التأثير فيه طالما جهاز التشويش مشتغلا.

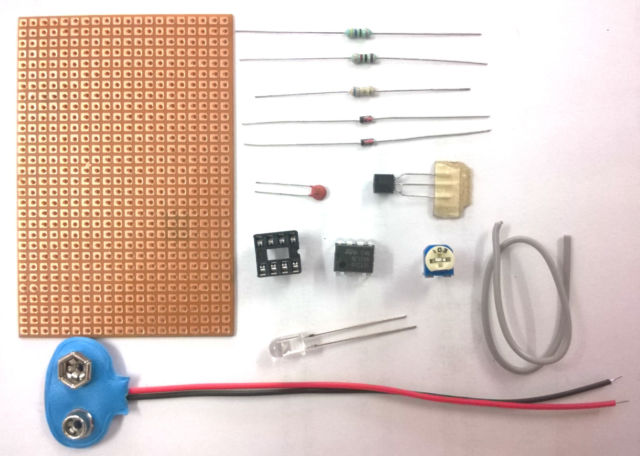

العربية
إنجليزية
فرنسية

الكمية

القيمة أو الصيغة

مقاومة متغيرة
Variable Resistor
Potentiometer

1

10 KOhm

مؤقت 555

555 Timer

1

مقاومة

Resistor

Resistance

1

470 Ohm

1

1 KOhm

1

560 Ohm

1

180 Ohm

صمام ثنائي
Diode

2

1N4148

مقحل (ترانزستور)
Transistor

1

BC557

صمام باعث للأشعة تحت الحمراء
Infrared LED

2

مكثف
Capacitors
Condensateur

2

10 nF

بطارية
Battery
​Batterie

1

9 V

تعمل هذه الدارة على توليد أشعة تتداخل مع الأشعة تحت الحمراء الموجة للتحكم أو للتواصل مع جهاز ما.

يتم ضبط هذه الدارة من أجل توليد موجات بتردد 38 ك.هـ.

يدعى صمام الأشعة تحت الحمراء بالصمام الباعث للأشعة تحت الحمراء وهو عكس الصمام المستقبل للأشعة تحت الحمراء (أو حساس الأشعة تحت الحمراء).

يوجد العديد من أصناف صمام باعث للأشعة تحت الحمراء ونذكر منها على سبيل المثال لا الحصر ما يلي:

CY85G, LD271, CQY37N(45¢), INF3850, INF3880, INF3940 (30¢)

شدة التيار المارة بهذا الصمام محددة بـ 100 م.أ عن طريق صمامين ثنائيين من صنف 1N4148، حيث أنهما يشكلان تيار كهربائيا ثابتا عند مشاركة المقحل والمقاومة 5R6.

سنعتمد في صنع الجهاز على الدارة الثانية.

من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إليكترونية بمهنية عالية وبصنع يدك فقط:

اعتمادا على المقال الثاني في لا بد من قراءته قم بإنجازها كما يبدوا لك في الصورة التالية.

يمكنك أن تضعها وسط أي حاكوم لا تريده وتضع معه بطاريته. لكن قبل ذلك من الأفضل لك أن تفحص عملها عن طريق المقاومة المتغيرة للحصول على التردد المطلوب للجهاز الذي تريد التشويش عليه. بينما أنت تقوم بضبط المشوش لا تنسى أن تضغط على حاكوم الجهاز حتى يقع التشويش عليه.

توجد أمثلة تجارية لهذا الجهاز، ولك في هذه الأمثلة نماذج عليها إذا كنت حقا تريد أن تتاجر بها أنت أيضا.
