الترياك
قيم الموضوع
(11 أصوات)

نصف في هذا المقال ما يخص المركب الإليكتروني المدعو بالترياك.


تسمية

سنعتمد التسميات التالية في باقي المقال:

المقداح عوض الثايرستور (Thyristor).

المقحل عوض الترنزستور (Transistor).




الترياك

ﻷن المقداحات SCRs أﺣﺎدﻳﺔ اﻻﺗﺠﺎﻩ، ﻓﻬﻲ ﺗﺴﺘﺨﺪم ﻓﻲ دارات اﻟﺘﺤﻜﻢ اﻟﺘﻲ ﺗﻌﻤﻞ ﺑﺎﻟﺘﻴﺎر اﻟﻤﺴﺘﻤﺮ.

ﻟﻜﻦ ﺑﻮﺿـﻊ زوج ﻣﻨﻬﺎ ﺑﻄﺮﻳﻘﺔ ﻣﻌﺎكـﺴﺔ (ﻣﺜﻠﻤﺎ ما يمكن فعله ﻣﻊ اﻟﺪﻳﺎك أيضاﺳﻴﺘﻜﻮن ﻟﺪﻳﻨﺎ ﻋﻨﺼﺮا ﺟﺪﻳﺪا ﻳﺴﻤﻰ اﻟﺘﺮﻳﺎك (TRIAC).



هذا اﻟﻌﻨﺼﺮ اﻟﺠﺪﻳﺪ ﻗﺎدر ﻋﻠﻰ اﻟﺘﻌﺎﻣﻞ ﻣﻊ ﻧﺼﻔﻰ اﻟﻤﻮﺟﺔ اﻟﻤﺘﺮددة AC (كـﻤﺎ الشأن للدياك).

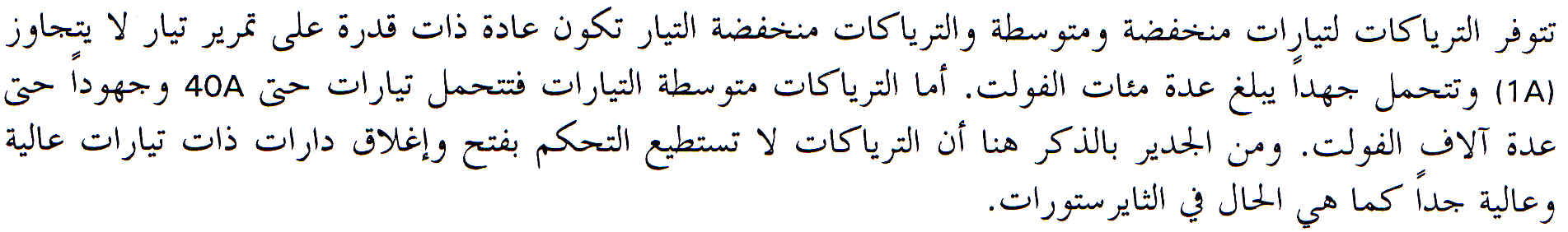

أﻧﻮاع وأﺷﻜﺎل اﻟﺘﺮﻳﺎكـﺎت


اﻟﻤﻌﻄﻴﺎت اﻟﻔﻨﻴﺔ ﻟﻠﺘﺮﻳﺎك





استعمال

تقديم

ﻳﺴﺘﺨﺪم اﻟﺘﺮﻳﺎك كـﻌﻨﺼﺮ ﻓﻲ اﻟﺘﻄﺒﻴﻘﺎت اﻟﺘﻲ ﻻ ﺗﺘﻄﻠﺐ ﻗﺪرات ﻋﺎﻟﻴﺔ ﻋﻨﺪ ﻋﻤﻠﻬﺎ ﻣﺜﻞ اﻟﺘﺤﻜﻢ ﻓﻲ اﻟﻤﺼﺎﺑﻴﺢ اﻟـﺼﻐﻴﺮة ﻟﺘﻐﻴﻴﺮ ﺷﺪة اﻹﺿﺎءة كـﻤﺎ ﺑﺎﻟﺸﻜﻞ اﻟﺘﺎﻟﻲ:

وﻃﺒﻌﺎً اﻟﺠﺰء اﻟﻤﻜﻮن ﻣﻦ اﻟﻤﻘﺎوﻣﺔ اﻟﻤﺘﻐﻴﺮة واﻟﻤﻜﺜﻒ هو اﻟﺬي ﻳﺤﺪد اﻟﺰاوﻳﺔ اﻟﺘﻲ ﻳﺤﺪث عندها اﻟﺘﺸﻐﻴﻞ (ﻣﻤﺎ ﻳﺤـﺪد ﻣﺘﻮﺳﻂ اﻟﺠﻬﺪ اﻟﺬي ﺳﻴﺸﻐﻞ اﻟﻤﺼﺒﺎح).



بيد أن للترياك ﺳﻤﻌﺔ ﺳـﻴﺌﺔ ﻓـﻲ اﻟـﺪارات اﻟﻌﻤﻠﻴـﺔ، ﺣﻴـﺚ أن ﺟﻬـﺪ اﻹﺷـﻌﺎل ﻓـﻲ اﻟﻨـﺼﻒ اﻟﻤﻮﺟـﺐ ﻳﺨﺘﻠـﻒ ﻋـﻦ ﺟﻬـﺪ اﻹﺷﻌﺎل ﻟﻠﻨﺼﻒ اﻟﺴﺎﻟﺐ ﻓﻲ ﻣﻌﻈﻢ اﻷﺣﻴﺎن. وﺧﺎﺻﻴﺔ ﻋﺪم اﻟﺘﻤﺎﺛﻞ ﻓﻲ ﺟﻬﺪ اﻹﺷﻌﺎل ﺗﻌﺘﺒﺮ ﻏﻴﺮ ﻣﺮﻏﻮب ﻓﻴﻬﺎ ﻷﻧﻬـﺎ ﺗﻨﺘﺞ ﺗﻮاﻓﻘﻴﺎت (ﺗﺮددات، harmonics) ﻏﻴﺮ ﻣﺮﻏﻮب ﻓﻴﻬﺎ.

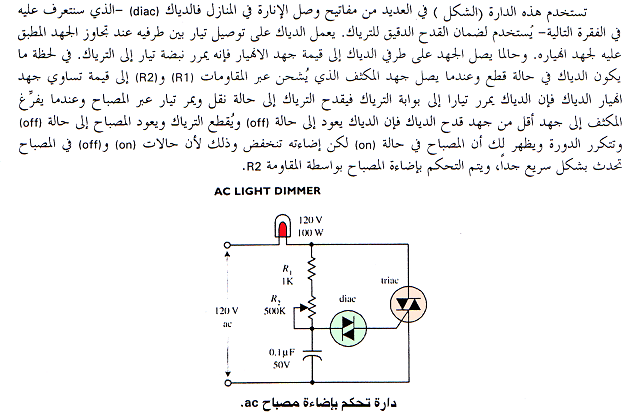

ﻟﺠﻌﻞ ﺗﻴﺎر اﻟﺘﺮﻳﺎك أكـﺜﺮ ﺗﻤﺎﺛﻠﻴﺔ (وأﻗﻞ ﻓﻲ اﻟﺘﻮاﻓﻘﻴﺎت غير المرغوبة) ﻧﺴﺘﺨﺪم اﻟﺪﻳﺎك (DIACﻟـﻀﺒﻂ ﺗﻮﻗﻴـﺖ اﻹﺷـﻌﺎل وهـﻮ كما ﻓﻲ اﻟﺪارة اﻟﺘﺎﻟﻴﺔ:

إن اﺳﺘﻌﻤﺎل اﻟﺪﻳﺎك ﺳﻴﺠﻌﻞ اﻟﺘﻴﺎر اﻟﻤﺎر ﻓﻲ اﻟﺪارة أكـﺜﺮ ﺗﻤﺎﺛﻠﻴﺔ ﺑﻴﻦ ﻧـﺼﻔﻲ اﻟﻤﻮﺟـﺔ اﻟـﺴﺎﻟﺐ واﻟﻤﻮﺟـﺐ وذﻟـﻚ ﻷن اﻟﺪﻳﺎك ﺳﻴﻤﻨﻊ أي وﺻﻮل ﻟﻠﺘﻴﺎر إﻟﻰ ﺑﻮاﺑﺔ اﻟﺘﺮﻳﺎك ﺣﺘﻰ ﻳﺼﻞ إﻟﻰ ﺟﻬﺪ اﻻﻧﻬﻴﺎر اﻟﻼزم ﻟﺘﺸﻐﻴﻠﻪ.



اﻟﺘﺤﻜﻢ ﺑﻤﺤﺮك ﺗﻴﺎر ﻣﺘﻨﺎوب



دارة ﺗﺤﻜﻢ ﺑﺎﻻﺳﺘﻄﺎﻋﺔ

 دارة ﺗﺤﻜﻢ ﺑﺎﻻﺳﺘﻄﺎﻋﺔ اﻟﻤﺘﻨﺎوﺑﺔ


الحقوق الفكرية



حقوق النشر محفوطة م.وليد بليد

Copyright © 2013 Walid Balid - All rights reserved


تأليف



المؤلف: وليد بليد (سوريا)


المراجع
